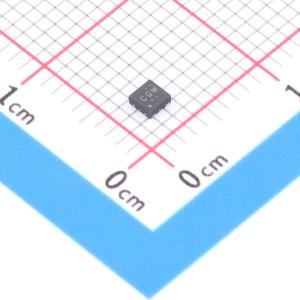

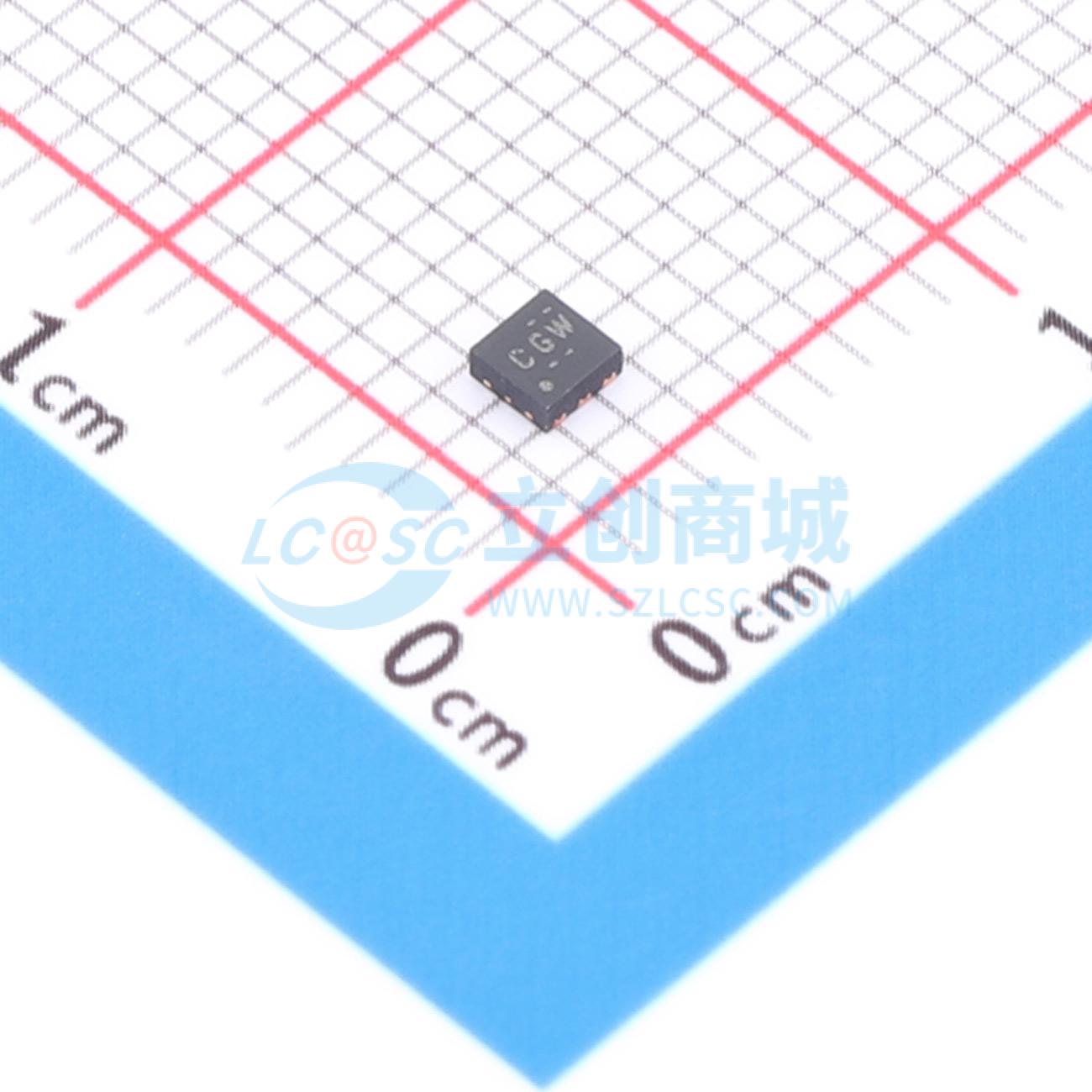

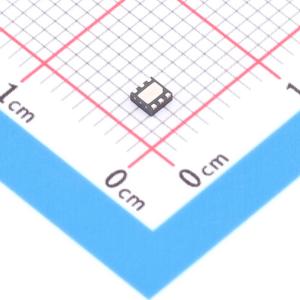

TPS62273DRVR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62273 具有可选输出电压的 2.25MHz 400mA 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62273DRVR
商品编号: C2869746
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

TPS62270器件是一款高效同步降压DC-DC转换器，专为电池供电的便携式应用而优化。它可由单节锂离子电池提供高达400 mA的输出电流。该器件的输入电压范围为2至6 V，支持宽电压范围的锂离子电池，非常适合为手机和其他便携式设备等便携式应用供电。 TPS62270以2.25 MHz的固定开关频率工作，并在轻负载电流下进入省电模式，以在整个负载电流范围内保持高效率。省电模式针对低输出电压纹波进行了优化。通过VSEL引脚，可以选择两种不同的固定输出电压。此功能为低功耗处理器内核提供动态电压调节。在关断模式下，电流消耗降至小于1 μA。TPS62270允许使用小型电感器和电容器，以实现小尺寸解决方案。 TPS62270采用2 mm x 2 mm、6引脚SON封装。

商品特性

高效降压转换器
对于宽电压范围的锂离子电池，在2V至6V的全输入电压范围内，输出电流高达400 mA
2.25 MHz固定频率工作
引脚可选固定输出电压
具备省电模式以实现最高效率，可在PFM和PWM模式之间自动转换
PFM模式下的电压定位
典型静态电流为15 μA
100%占空比以实现最低压降
采用2x2x0.8 mm SON封装，可实现1 mm的解决方案高度

应用领域

低功耗处理器电源
手机、智能手机
导航系统
低功耗DSP电源
便携式媒体播放器
数码相机

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2V~6V
	输出电压	2.5V；3.3V
	输出电流	400mA
	开关频率	2.25MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
