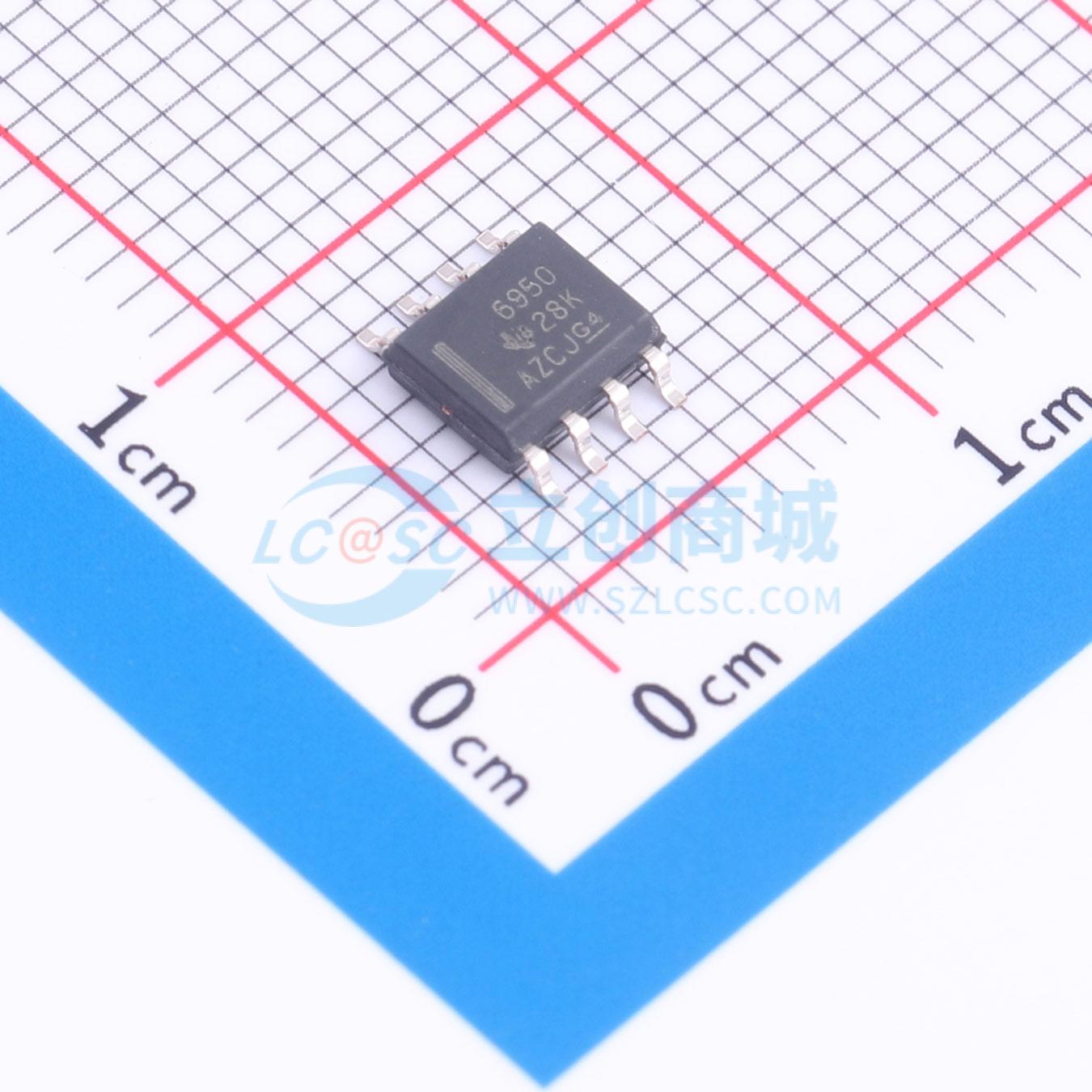

温馨提醒：图片仅供参考，商品以实物为准

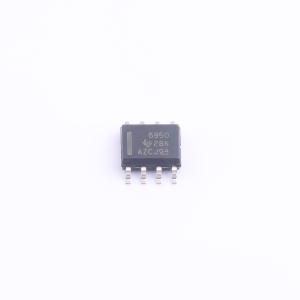

TPS7A6950QDRQ1

具有电源正常指示和传感功能的汽车类 150mA、电池供电运行 (40V)、低 IQ、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 150mA、40V 输入电压、超低 I(q) 低压降稳压器 8-SOIC -40 to 125
品牌名称: TI(德州仪器)
商品型号: TPS7A6950QDRQ1
商品编号: C2869567
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

TPS7A66-Q1 和TPS7A69-Q1 是针对输入电压高达40V 的运行电路而设计的低压降线性稳压器。这些器件在无负载时的静态电流仅为12μA，非常适合待机微处理器控制单元系统，尤其是汽车应用低功耗是一个关键问题。此器件特有集成的短路和过流保护。此器件在加电时执行复位延迟以表示输出电压稳定且在稳压中。用户可使用一个外部电容器来设定此延迟。低压跟踪特性允许使用更小的输入电容器并且有可能在冷启动条件下无需使用升压转换器。此器件运行在 -40°C 至 125°C 的温度范围内。TPS7A6650EDGNRQ1 器件符合AEC-Q100 0 级标准，工作温度范围为 -40°C 至 150°C。这些特性非常适用于各类汽车应用中的电源中对于高效率、高电源密度和稳健性的需求。

商品特性

符合汽车应用
具有符合AEC-Q100 测试指导的以下结果：器件温度等级1；器件温度等级0 级（仅限TPS7A6650EDGNRQ1）；器件人体放电模型(HBM) 静电放电(ESD) 分类等级H2；器件带电器件模型(CDM) ESD 分类等级C4
-40°C 至 +150°C
4V 至40V 宽输入电压范围，瞬态电压高达45V
输出电流：150mA
低静态电流，I(q)：EN = 低电平（关断模式）时为2μA，轻负载时典型值为12μA
低等效串联电阻(ESR) 陶瓷输出稳定电容器(2.2μF - 100μF)
固定（3.3V 和5V）和可调（1.5V 至5V）输出电压（可调输出电压仅适用于TPS7A66-Q1）
低输入电压跟踪
集成故障保护：热关断、短路保护功能

应用领域

具有睡眠模式的信息娱乐系统
车身控制模块
常开电池标准：网关应用
遥控免钥匙进入系统
发动机防盗系统

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	60dB@(100Hz)

	属性	参数值
	压差	450mV@(150mA)
	静态电流(Iq)	12uA
	特性	热关断；短路保护；过流保护；欠压锁定
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
