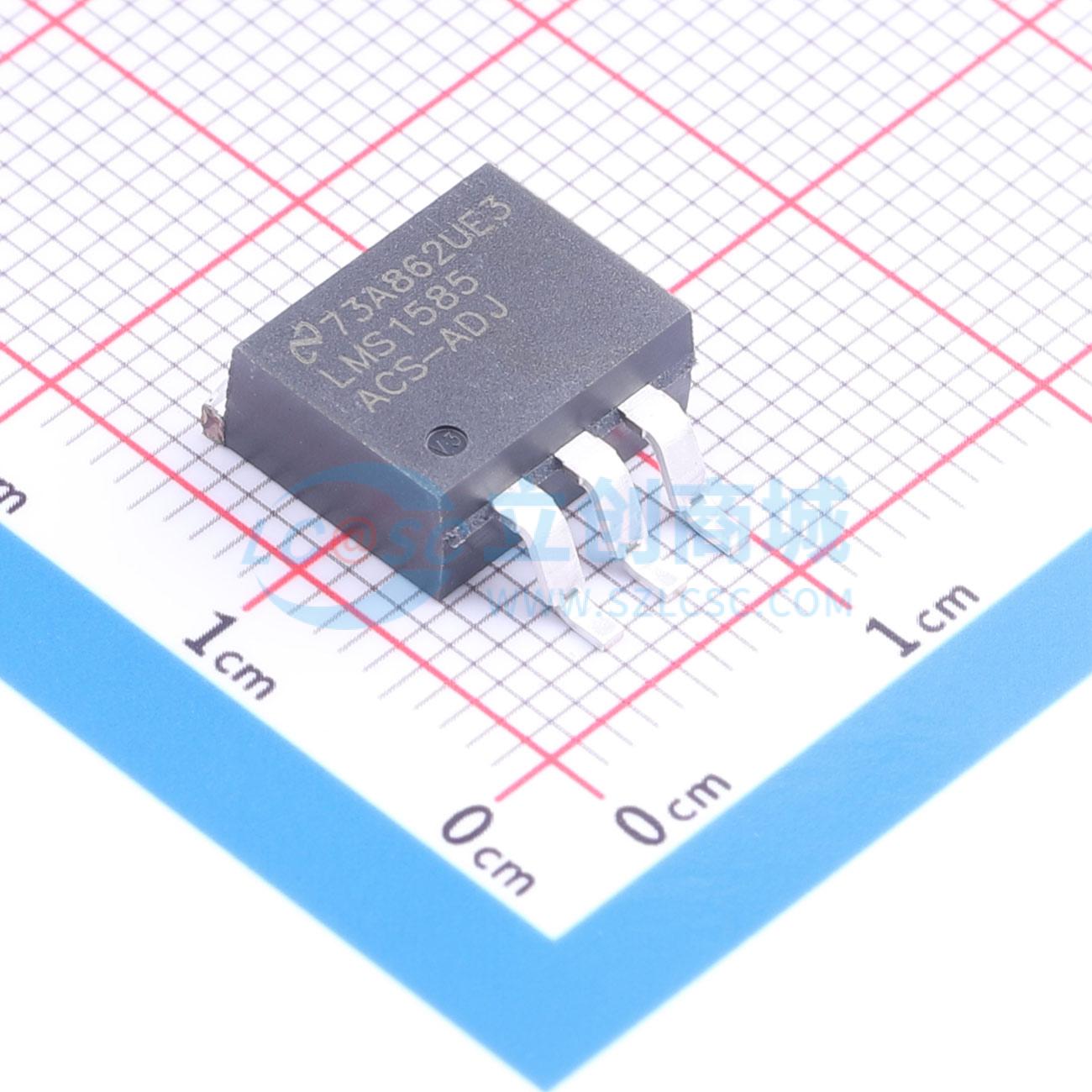

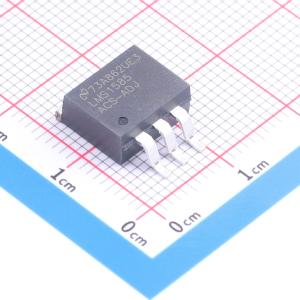

LMS1585ACSX-ADJ/NOPB
5A、13V 线性稳压器
- SMT扩展库
- 嘉立创SMT补贴
描述
LMS1585A 5A、13V 线性稳压器
- 品牌名称TI(德州仪器)
商品型号
LMS1585ACSX-ADJ/NOPB商品编号
C2869654商品封装
TO-263-3包装方式
编带
商品毛重
1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 最大输入电压 | 13V | |
| 输出电压 | 1.25V~11.6V | |
| 输出电流 | 5A | |
| 电源纹波抑制比(PSRR) | 72dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.4V@(5A) | |
| 待机电流 | 7mA | |
| 特性 | 防静电保护；热保护(TSD)；过流保护(OCP) | |
| 工作温度 | 0℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
详细信息
- 特性
特性
- 快速瞬态响应
- 可选版本:
- 可调节
- 1.5V
- 3.3V
- 电流限制与热保护
- 温度范围:
- 商用级: 0°C 至 125°C
- 工业级: −40°C 至 125°C
- 线路调整率: 0.005%（典型值）
- 负载调整率: 0.05%（典型值）
- 兼容性: 直接替代 LT 1585A/87
规格书
TI(德州仪器)_规格书（中文）
查看详情
应用手册
TI(德州仪器)_德州仪器低压差稳压器应用笔记主题索引 (F版)（英文）
查看详情
TI(德州仪器)_简化版 LDO PSRR 测量方法 (修订版 A)（英文）
查看详情
TI(德州仪器)_线性电源在自动化工业系统中的应用（英文）
查看详情
TI(德州仪器)_AN-103 LM340 系列三端正向稳压器 (A 修订版)（英文）
查看详情
TI(德州仪器)_AN-1148 线性稳压器：工作原理与补偿（修订版 B）（英文）
查看详情
TI(德州仪器)_用于计算可调稳压器中输出电压的容差的方法 (修订版 A)（英文）
查看详情
TI(德州仪器)_AN-1482 使用陶瓷输出电容器的 LDO 稳压器稳定性 (Rev. A)（英文）
查看详情
TI(德州仪器)_线性稳压器的封装限制范围（英文）
查看详情
TI(德州仪器)_数字设计人员指南：线性电压调节器与热管理（低压差稳压器）(A版)（英文）
查看详情
TI(德州仪器)_理解LDO电压调节器的术语和定义（英文）
查看详情
选择指南
TI(德州仪器)_电源管理指南 2018 (Rev. K)（中文）
查看详情
TI(德州仪器)_电源管理指南 2018 (Rev. R)（中文）
查看详情
