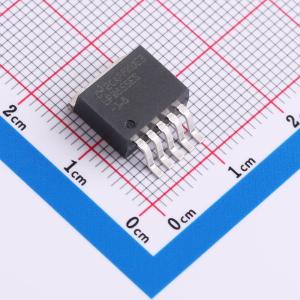

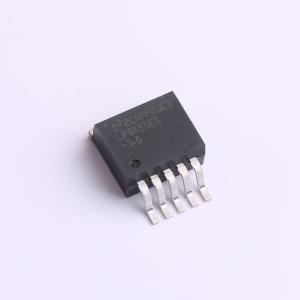

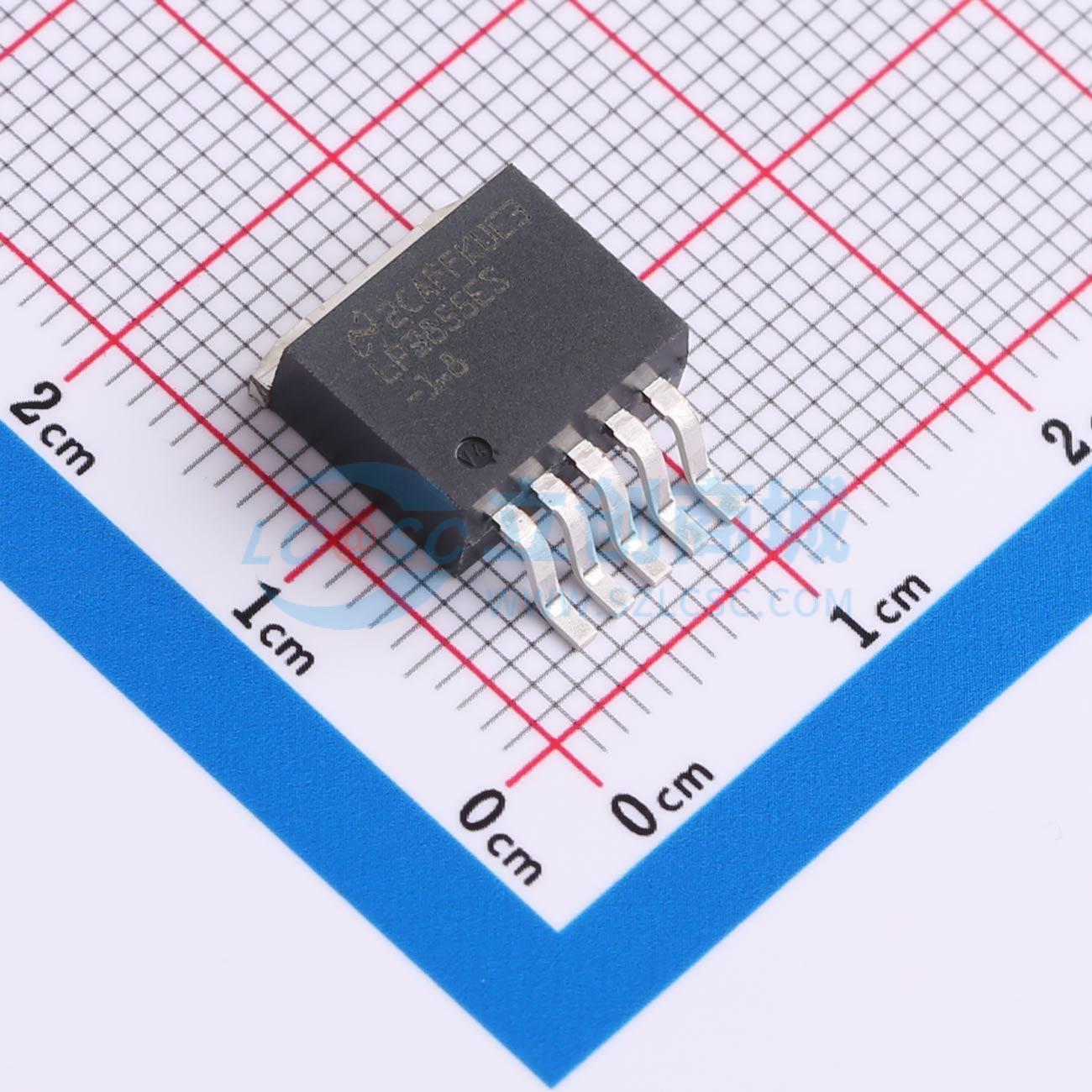

LP3855ESX-1.8/NOPB

具有使能功能的 1.5A、7V、超低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP3855 具有使能功能的 1.5A、7V、超低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP3855ESX-1.8/NOPB
商品编号: C2869779
商品封装: DDPAK-5(TO-263-5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

LP3852和LP3855系列快速超低压差线性稳压器的输入电源电压范围为2.5 V至7 V。提供多种预设输出电压选项。这些超低压差线性稳压器对负载阶跃变化响应迅速，适用于低压微处理器应用。LP3852和LP3855采用CMOS工艺制造，可实现与输出负载电流无关的低静态电流运行，在1.5 A负载电流下典型值为4 mA。这种CMOS工艺还使LP3852和LP3855能够在极低的压差条件下工作，在150 mA负载电流下典型压差为24 mV，在1.5 A负载电流下典型压差为240 mV。 LP3852具有一个ERROR引脚；当输出电压降至标称值的90%时，该引脚变为低电平。LP3855具有一个SENSE引脚，可改善远程负载的稳压性能。 LP3852和LP3855提供1.8 V至5 V的固定输出电压，在室温下的指定精度为±1.5%，在所有条件下（包括输入电压、负载和温度变化）的精度为±3%。

商品特性

输入电源电压：2.5 V至7 V
超低压差电压
搭配选定的陶瓷电容可稳定工作
低接地引脚电流
负载调整率为0.06%
关断模式下静态电流为10 nA
指定输出电流为1.5 A
直流输出电压精度为±1.5%
ERROR引脚指示输出状态
SENSE选项可改善负载调整率
过温/过流保护
结温范围为-40℃至125℃

应用领域

微处理器电源
GTL、GTL+、BTL和SSTL总线终端器
DSP电源
SCSI终端器
后置稳压器
高效线性稳压器
电池充电器
其他电池供电应用

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	7V
	输出电压	1.8V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	73dB@(120Hz)
	压差	240mV@(1.5A)

	属性	参数值
	静态电流(Iq)	4mA
	噪声	150uVrms
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
