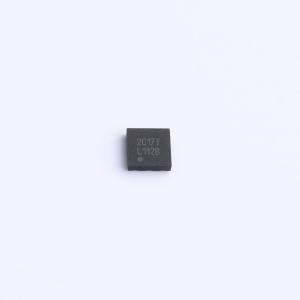

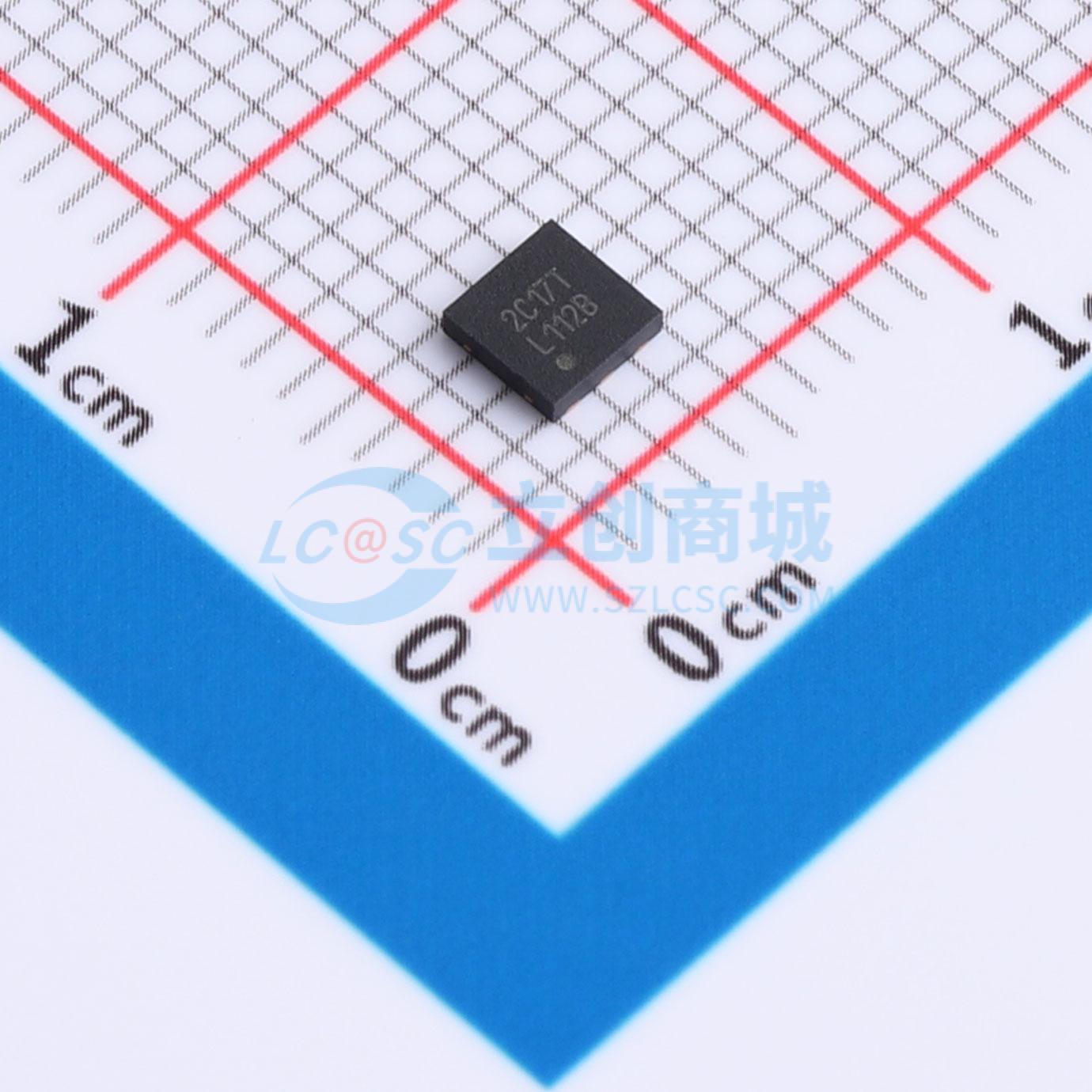

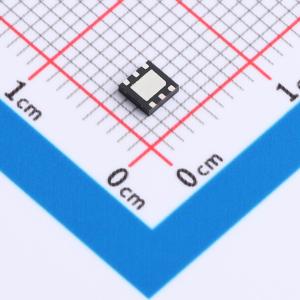

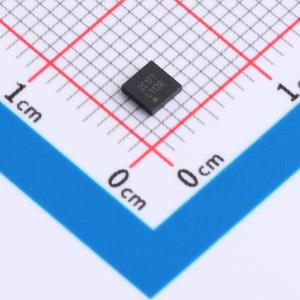

LP38690SDX-ADJ/NOPB

1A、10V 可调节低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP38690-ADJ 1A、10V 可调节低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP38690SDX-ADJ/NOPB
商品编号: C2869737
商品封装: WSON-6-EP(3x3)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

LP38690/2-ADJ 低压降CMOS 线性稳压器提供 2.0%精密基准电压，极低压降（在负载电流为1A，V = 5V 时为 450mV ）以及采用超低等效串联电阻(ESR) 陶瓷输出电容器时所具有的出色AC 性能。 WSON 和SON-223 封装所具有的低热阻，即使在周围温度较高的环境中也可实现满运行电流。 PMOS 功率晶体管的使用意味着无需DC 基驱动电流对其进行偏置，从而无论负载电流、输入电压或者运行温度是多少时均可将接地引脚电流保持在低于 100μA的水平上。压降电压：450mV （典型值），这是在电流为1A（典型值5V 输出）时的值。接地引脚电流：满负载时为 55μA （典型值）。调节引脚电压：2.0% (25°C) 精度。 V输出= VADJ x (1 + R1/R2)* 稳定需要的最小值。

商品特性

1.25V - 9V 的输出电压范围
2.0% 调节引脚电压精度 (25°C)
低压降：1A（典型值，5V 输出）时为 450mV
宽输入电压范围（2.7V 至10V）
精密（已调整）带隙基准
确保了 -40°C 至 ±125°C 温度范围内的技术规格
1μA 关闭状态静态电流
热过载保护
折返电流限制
小外形尺寸晶体管(SOT)-223 封装和6 引线晶圆级小外形尺寸封装(WSON) 封装
使能引脚(LP38692-ADJ)

应用领域

硬盘驱动器
笔记本电脑
电池供电类器件
便携式仪表

优惠活动

购买数量

(4500个/圆盘，最小起订量 1 个)

个

起订量：1 个4500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	10V
	输出电压	1.25V~9V
	输出电流	1A
	电源纹波抑制比(PSRR)	55dB@(120Hz)

	属性	参数值
	压差	450mV@(1A)
	静态电流(Iq)	55uA
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
