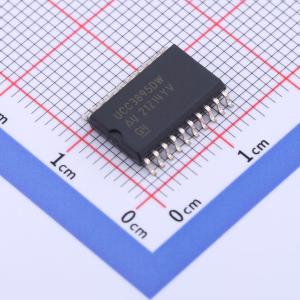

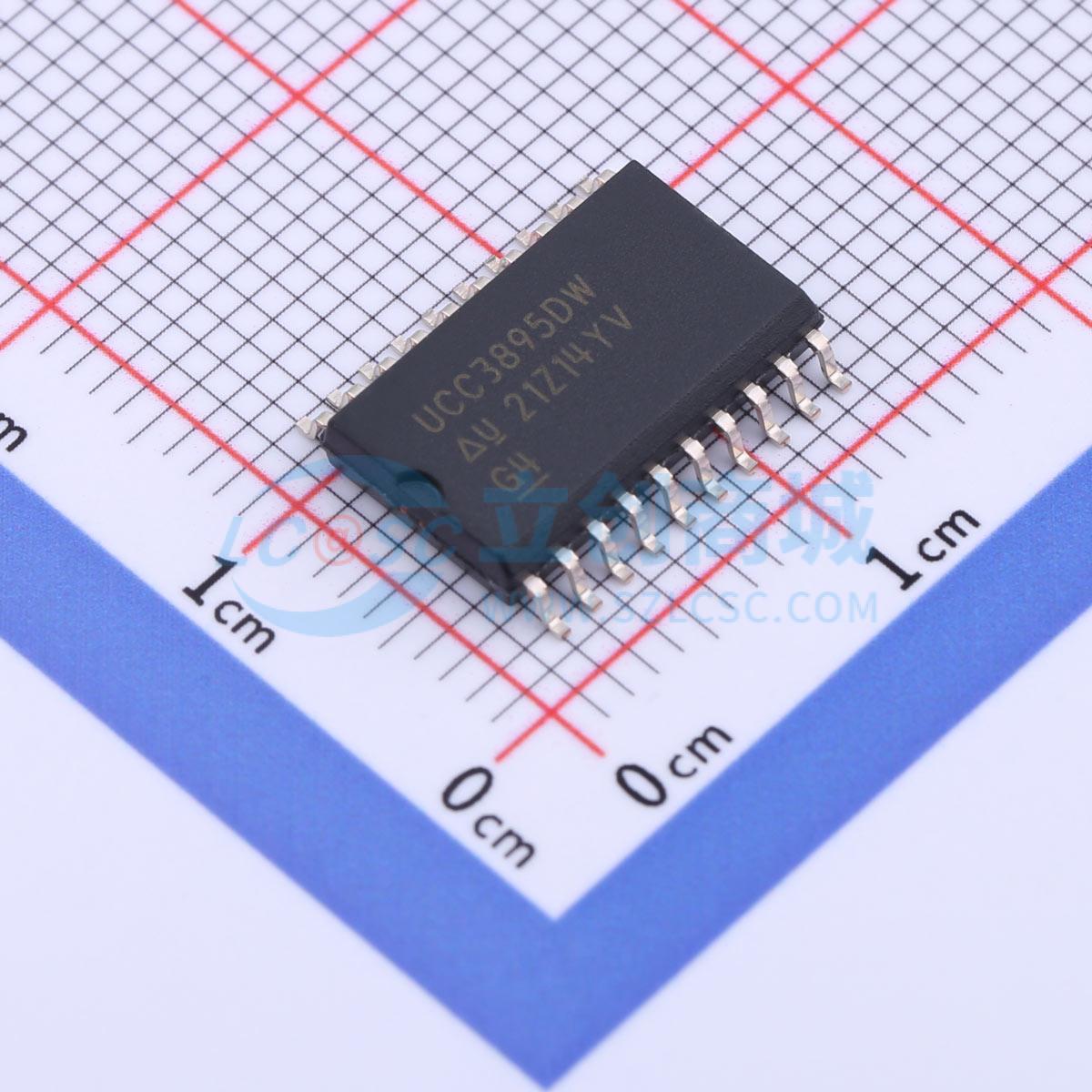

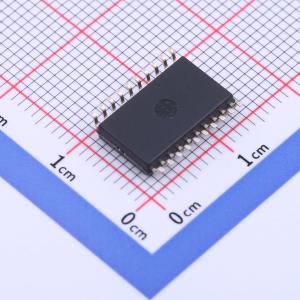

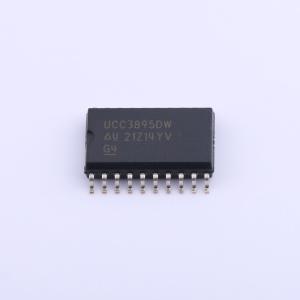

UCC3895DW

描述: BiCMOS 高级相移 PWM 控制器 20-SOIC 0 to 70
品牌名称: TI(德州仪器)
商品型号: UCC3895DW
商品编号: C2869671
商品封装: SOIC-20-300mil
包装方式: 管装
商品毛重: 3.24克(g)

商品参数

商品概述

UCC3895 是一款相移PWM 控制器，它通过相移切换一个半桥相对于另一半桥来实现对全桥功率级的控制。该器件支持恒定频率脉冲宽度调制和谐振零电压开关，可在高频下提供高效率。该器件既可用作电压模式控制器，也可用作电流模式控制器。 UCC3895 在保留了UC3875/6/7/8 系列和UC3879 的功能的同时，还改进了该控制器系列，使其具有增强的控制逻辑、自适应延迟设置和关断功能等附加功能。由于该器件采用BCDMOS 工艺制造，因此与双极型同类器件相比，它的工作电流要小得多。UCC3895 的最大时钟频率为1MHz。

商品特性

可编程输出接通延迟
自适应延迟设置
双向振荡器同步
电压模式、峰值电流模式或平均电流模式控制
通过单个引脚实现可编程的软启动、软停止和芯片禁用
0% 至 100% 占空比控制
7MHz 误差放大器
工作频率高达1MHz
500kHz 下典型工作电流为5mA
UVLO 期间具有 150μA 的极低工作电流

应用领域

相移全桥转换器
离线、电信、数据通信和服务器
分布式电源架构
高密度电源模块

交货周期

订货3-5个工作日

购买数量

(1个/管，最小起订量 50 个)

个

起订量：50 个1个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	10V~16.5V
	输出电压	-
	输出电流	-
	开关频率	1MHz
	工作温度	-55℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	全桥式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
