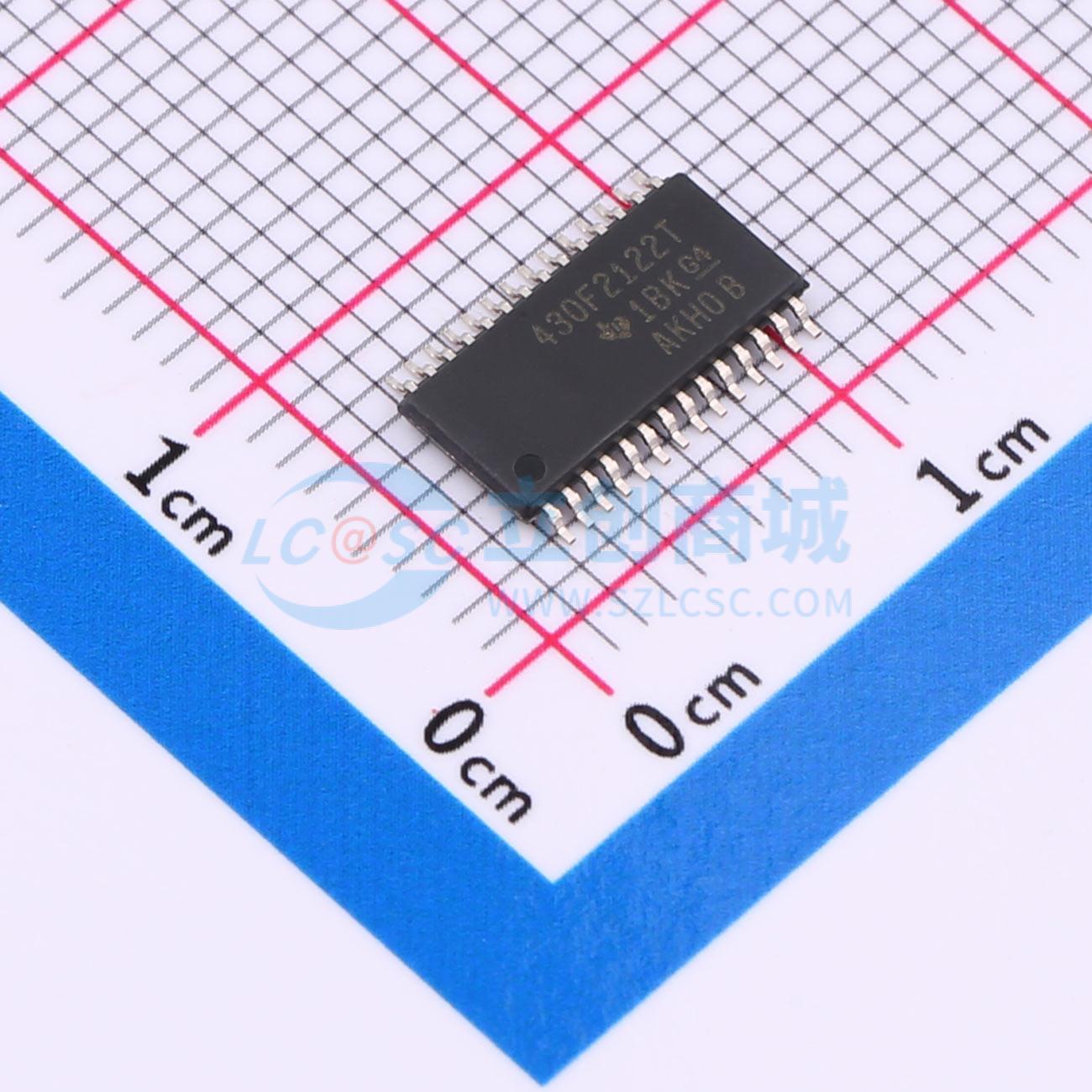

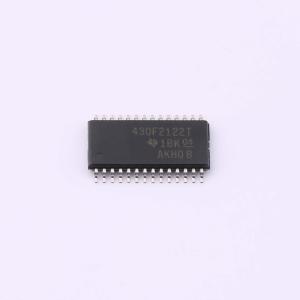

温馨提醒：图片仅供参考，商品以实物为准

MSP430F2122TPWR

具有 4KB 闪存、512B SRAM、10 位 ADC、比较器和 I2C/SPI/UART 的 16MHz MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430F2122 具有 4KB 闪存、512B SRAM、10 位 ADC、比较器和 I2C/SPI/UART 的 16MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430F2122TPWR
商品编号: C2869691
商品封装: TSSOP-28
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

德州仪器的MSP430™系列超低功耗微控制器包含多款针对不同应用设计了不同外设组合的设备。该架构结合了五种低功耗模式，旨在实现便携式测量应用中的电池寿命最大化。该设备具有强大的16位RISC CPU、16位寄存器和常数生成器，有助于实现最大代码效率。数字控制振荡器（DCO）允许从低功耗模式唤醒至活动模式的时间少于1 µs。

MSP430F21x2系列是一款超低功耗微控制器，内置两个16位定时器、快速10位A/D转换器（带有集成参考和数据传输控制器DTC）、比较器、使用通用串行通信接口实现的内置通信功能，以及多达24个I/O引脚。

商品特性

低电源电压范围：1.8 V 至 3.6 V
超低功耗
- 活动模式：1 MHz，2.2 V 时为 250 µA
- 待机模式：0.7 µA
- 关闭模式（RAM 保持）：0.1 µA
从待机模式唤醒时间少于 1 µs
16 位 RISC 架构，62.5-ns 指令周期时间
基本时钟模块配置
- 内部频率高达 16 MHz，四个校准频率精度为 ±1%
- 内部超低功耗 32-kHz 晶体振荡器
- 高频（HF）晶体振荡器，最高 16 MHz 共振器
- 外部数字时钟源
- 外部电阻
16 位 Timer0_A3，带有三个捕获/比较寄存器
16 位 Timer1_A2，带有两个捕获/比较寄存器
片上比较器，用于模拟信号比较功能或斜率模数 (A/D) 转换
10 位 200-ksps A/D 转换器，带内部参考、采样保持、自动扫描和数据传输控制器
通用串行通信接口
- 支持自动波特率检测的增强型 UART (LIN)
- IrDA 编码器和解码器
- 同步 SPI
- I2C
掉电检测器
串行板载编程，无需外部编程电压，通过安全熔丝实现可编程代码保护
引导加载程序
片上仿真模块
系列成员包括：
- MSP430F2132：8KB + 256B FLASH 存储器 – 512B RAM
- MSP430F2122：4KB + 256B FLASH 存储器 – 512B RAM
- MSP430F2112：2KB + 256B FLASH 存储器 – 256B RAM
可提供 28 引脚 TSSOP (PW) 和 32 引脚 QFN (RHB 或 RTV) 封装

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	16MHz
	CPU位数	16 Bit
	程序存储容量	4KB
	程序存储器类型	FLASH
	RAM容量	512Byte

	属性	参数值
	EEPROM容量	-
	I/O数量	24
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+105℃
