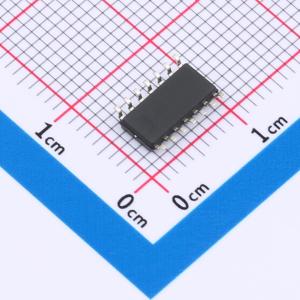

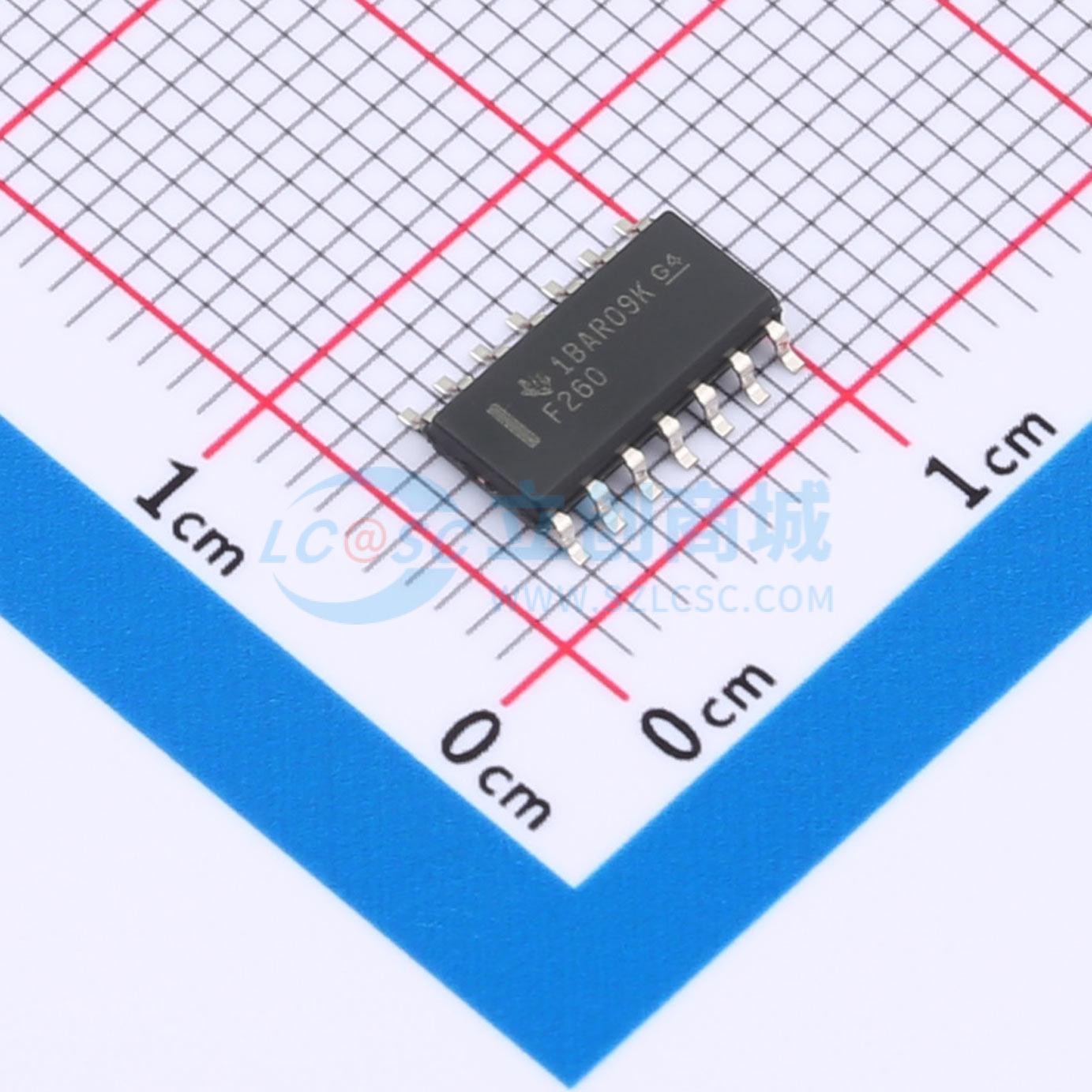

温馨提醒：图片仅供参考，商品以实物为准
SN74F260DR
双5输入正或非门
- 描述
- SN74F260 2 通道、5 输入、4.5V 至 5.5V 双极或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74F260DR
- 商品编号
- C2869710
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.49克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 2 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 20mA | |
| 拉电流(IOH) | 1mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.4V；2.5V；2.7V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74F系列 | |
| 传播延迟(tpd) | 5.5ns@5V,50pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 5 | |
| 功能特性 | - |
商品概述
SN74F260是包含两个独立5输入正或非门的器件，在正逻辑下实现布尔函数Y = A+B+C+D+E的非，额定工作温度范围为0℃到70℃，提供多种封装选项。
商品特性
- 内置两个独立的5输入正或非门，采用正逻辑工作
- 逻辑符号符合ANSI/IEEE Std 91-1984以及IEC Publication 617-12标准
- 封装选项包含塑料小外形封装、标准塑料300-mil双列直插封装
- 电源电压VCC范围为-0.5V至7V
- 输入电压范围为-1.2V至7V
- 输入电流范围为-30mA至5mA
- 高状态输出可承受电压范围为-0.5V至VCC
- 低状态输出最大电流为40mA
- 工作自由空气温度范围为0℃至70℃
- 存储温度范围为-65℃至150℃
- 在符合输入电流额定要求的前提下，可超出输入电压额定值
- 同一时间最多仅可对一个输出进行短路操作，短路持续时间不得超过1秒
