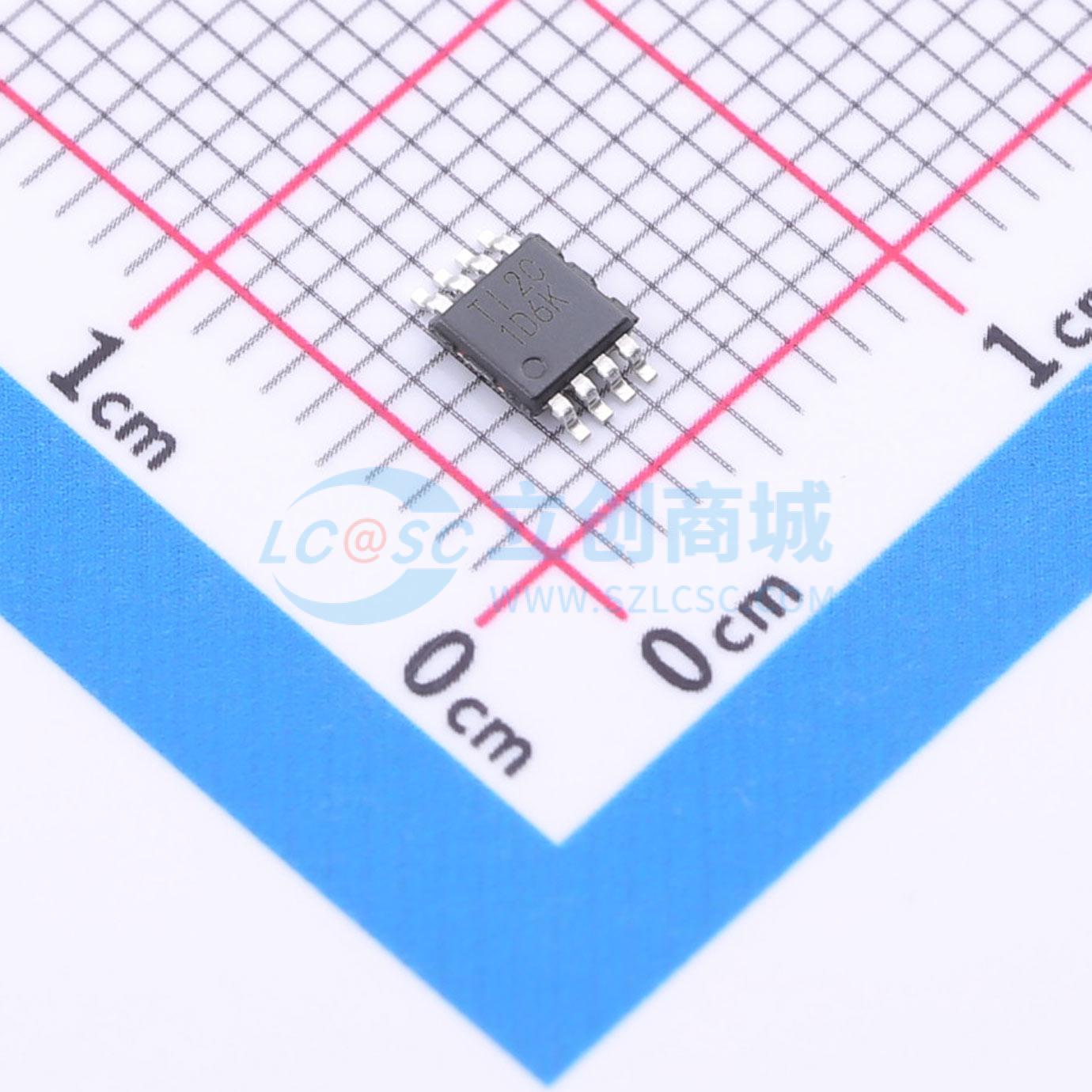

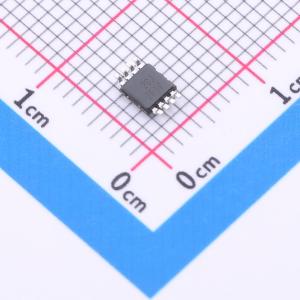

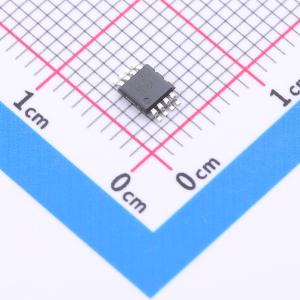

温馨提醒：图片仅供参考，商品以实物为准
TPS2001DDGKR
限流配电开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS2001D 高电平有效、具有输出放电功能和反向阻断的 2A 负载、4.5V 至 5.5V、72mΩ USB 电源开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2001DDGKR
- 商品编号
- C2869727
- 商品封装
- VSSOP-8-0.65mm
- 包装方式
- 编带
- 商品毛重
- 0.118554克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 导通电阻 | 66mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP) |
商品概述
TPS2001D 配电开关专门用于可能会出现高电容负载和短路的应用，例如USB。当输出负载超过电流限制阈值时，TPS2001D 通过运行在恒定电流模式下来将输出电流限制在安全的水平。这就在所有条件下提供了一个可预计的故障电流。发生输出短路后，快速过载响应时间有利于缓解5V 主电源的压力以提供稳定电源。通过控制电源开关的上升时间和下降时间，可以大大减少开关切换期间的电流涌入。
商品特性
- 单一电源开关系列
- 2 A 额定电流±20% 精确、固定、恒定电流限制
- 快速过流响应：2μs
- 去尖峰脉冲
- 故障报告输出
- 放电反向电流阻断
- 内置软启动
- 环境温度范围：-40°C 至 85°C
- 经UL 检测和认证以及CB 认证 - 文件号E169910
应用领域
- USB 端口和集线器
- 笔记本电脑和台式计算机
- 高清数字电视
- 机顶盒
- 短路保护
