TPS1HB50BQPWPRQ1

TPS1HB50-Q1 器件是一款适用于 12V 汽车系统的智能高侧开关。该器件集成了强大的保护和诊断功能，可确保即使在汽车系统发生短路等不利事件时也能提供输出端口保护。该器件通过可靠的电流限制来防止故障，根据器件型号不同，电流限制可调范围为 2A 至 18A。凭借较高的电流限制范围，该器件可用于需要大瞬态电流的负载，而低电流限制范围可为不需要高峰值电流的负载提供更好的保护。该器件能够可靠地驱动各种负载分布。

TPS1HB50-Q1 还能够提供可改进负载诊断的高精度模拟电流检测。通过向系统 MCU 报告负载电流和器件温度，该器件可实现预测性维护和负载诊断，从而延长系统寿命。

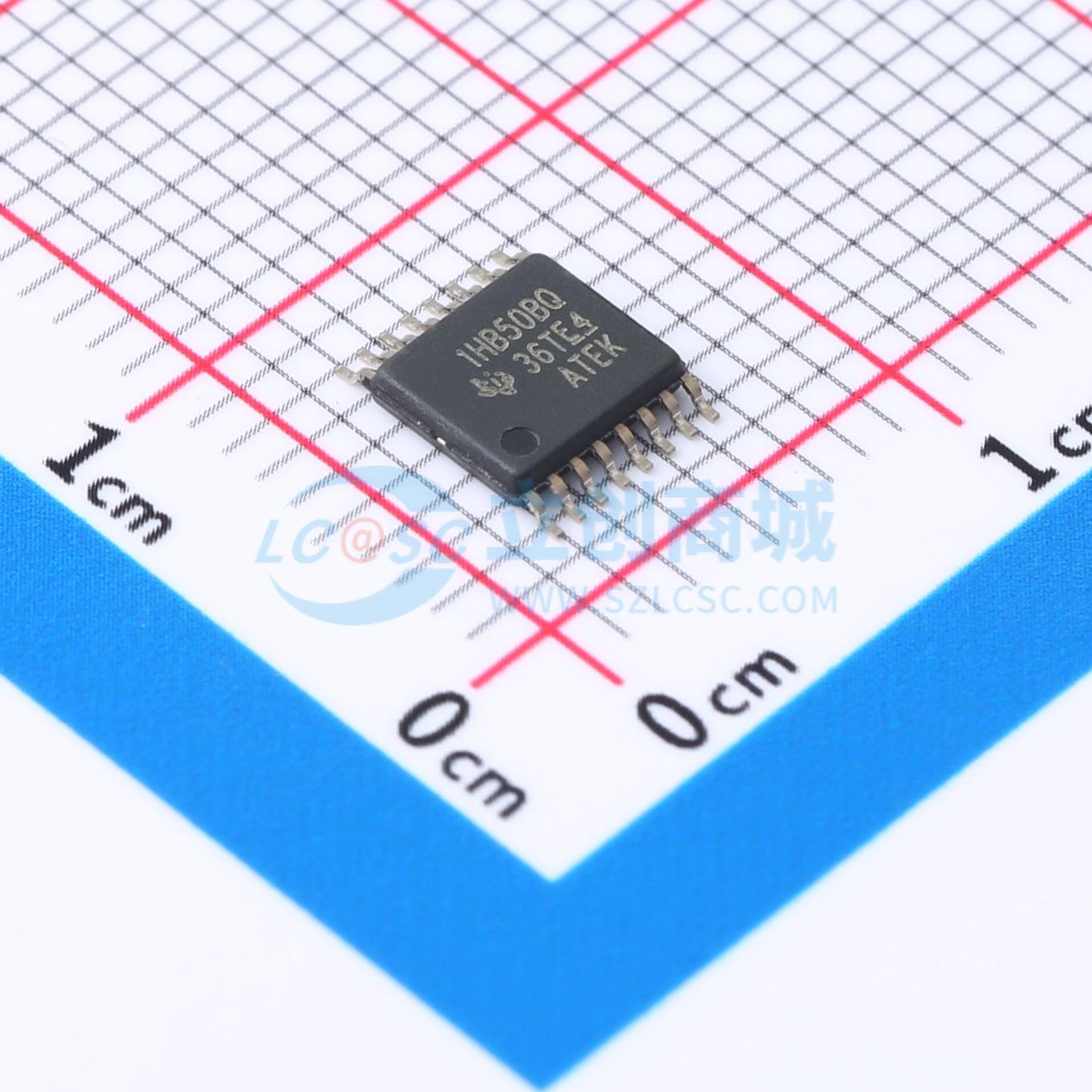

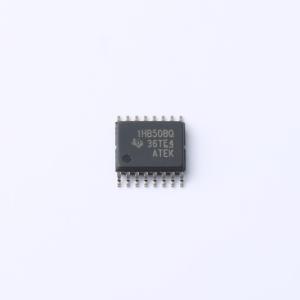

TPS1HB50-Q1 采用 HTSSOP 封装，可减小 PCB 尺寸。

• 符合面向汽车应用的 AEC-Q100 标准
• 温度等级 1: -40°C 至 125°C
• 器件 HBM ESD 分类等级 2
• 器件 CDM ESD 分类等级 C4B
• 可承受 40V 负载突降
• 提供功能安全
• 可帮助进行功能安全系统设计的文档
• 单通道智能高侧开关，具有 50mΩ RON (TJ = 25°C)
• 可通过可调电流限制提高系统级可靠性
• 电流限制设定点范围为 2A 至 18A
• 强大的集成输出保护
• 集成热保护
• 接地短路和电池短路保护
• 反向电池事件保护包括 FET 通过反向电压自动开启
• 在失电和接地失效时自动关闭
• 集成输出钳位对电感负载进行消磁
• 可配置故障处理
• 可对模拟检测输出进行配置，以精确测量负载电流和器件温度
• 通过 SNS 引脚提供故障指示
• 开路负载和电池短路检测

• 汽车显示模块
• ADAS 模块
• 座椅舒适模块
• 变速器控制单元
• HVAC 控制模块
• 车身控制模块
• 白炽灯和 LED 照明
