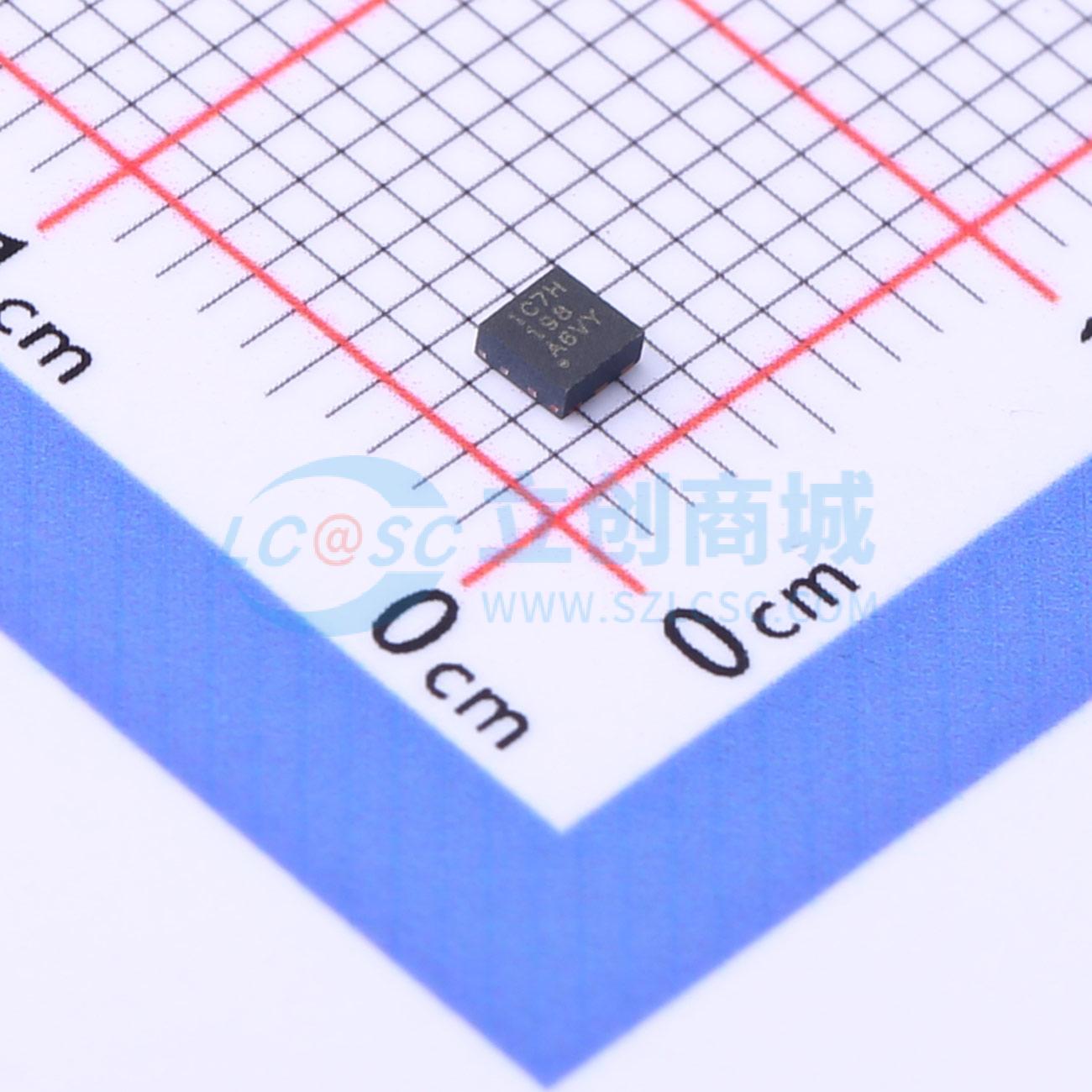

温馨提醒：图片仅供参考，商品以实物为准

TPS25221DRVR

2.5V至5.5V、2A持续电流限制开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS25221 高电平有效且具有反向阻断功能的 0.275-2.7A 可调节ILIMIT、2.5-5.5V、70mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS25221DRVR
商品编号: C2872281
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

TPS25221 旨在用于可能会遇到大电容负载和短路事件的应用。可编程电流限制阈值可通过一个外部电阻器设定在275mA 至2.7A（典型值）之间。在更高电流限制设置上可实现严格至 ±6% 的ILIMIT 精度。通过控制电源开关的上升时间和下降时间，可最大限度地降低开通和关断期间的电流浪涌。当负载尝试吸收超过编程的ILIMIT 的电流时，内部FET会进入恒定电流模式，以确保ILOAD 等于或低于ILIMIT。在固有的抗尖峰脉冲时间之后，FAULT 输出将会在过流状态期间维持低电平。

商品特性

2.5V 至5.5V VOPERATING与TPS2553 引脚对引脚兼容
2A ICONT_MAX
0.275A 至1.7A 可调节ILIMIT（2.7A 时精确度为±6.5%）
70mΩ（典型值）RON
1.5μs 短路响应
8ms 故障报告
抗尖峰脉冲
反向电流阻断（禁用时）
内置软启动
UL 60950 和UL 62368 认证
15kV ESD 保护，符合IEC 61000 - 4 - 2 标准（带外部电容）

应用领域

USB 端口/集线器、笔记本、台式机
高清电视
机顶盒
可选插座保护

	属性	参数值
	商品目录	功率电子开关
	类型	低侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	2A
	工作电压	2.5V~5.5V
	导通电阻	70mΩ
	工作温度	-40℃~+125℃
