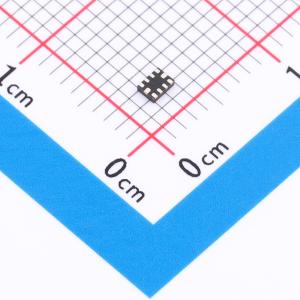

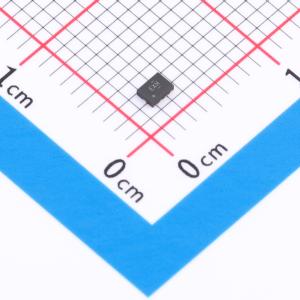

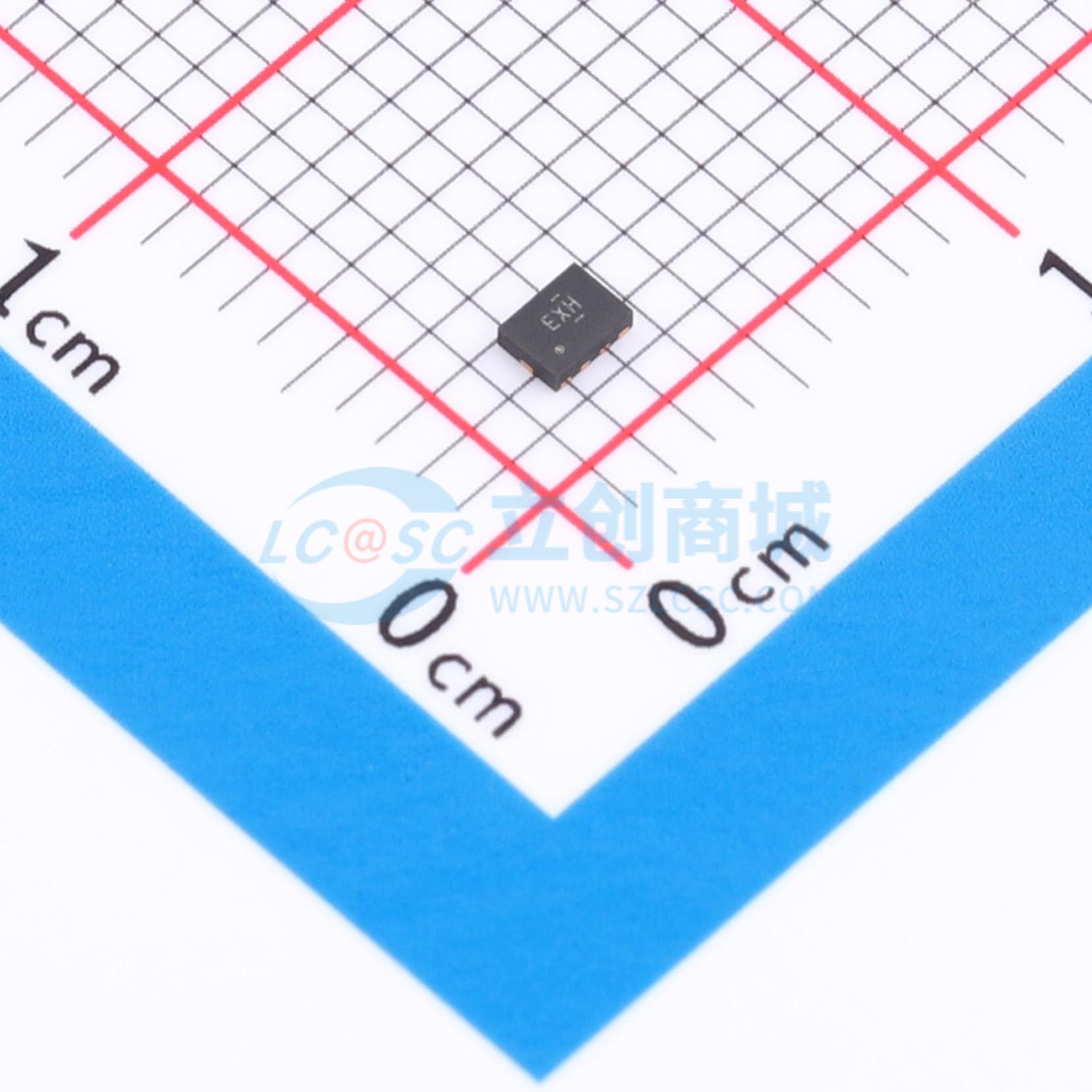

温馨提醒：图片仅供参考，商品以实物为准

BQ24392QRSERQ1

支持USB电池充电规范版本1.2检测功能的双路SPST USB2.0高速开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24392-Q1 支持 BCDv1.2 并带有集成 USB2.0 开关的汽车充电器检测器件
品牌名称: TI(德州仪器)
商品型号: BQ24392QRSERQ1
商品编号: C2869729
商品封装: UQFN-10(1.5x2)
包装方式: 编带
商品毛重: 0.153778克(g)

商品参数

商品概述

BQ24392-Q1 是一款具有充电器检测功能的双路单刀单掷 (SPST) USB 2.0 高速隔离开关，可与 micro-USB 和 mini-USB 端口搭配使用。凭借这款 USB 开关，移动电话、平板电脑和其它电池供电型电子设备可通过不同适配器充电，并且系统软件需求最低。该器件的充电器检测电路可支持符合 USB 电池充电规范版本1.2 (BCv1.2) 的 Apple、TomTom 以及其它非标准充电器。当 micro-USB 或 mini-USB 端口连接充电器时，BQ24392-Q1 器件由 VBUS 供电，可承受 28V 电压，无需外部保护。

商品特性

汽车电子应用认证具有符合 AEC-Q100 的下列结果：
- 器件温度 1 级： -40°C 至 125°C 的环境运行温度范围
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2
- 器件组件充电模式 (CDM) ESD 分类等级 C4B
USB 2.0 高速开关
检测符合 USB 电池充电规范版本 1.2 (BCv1.2) 的充电器
兼容附件专用充电端口标准下行端口充电下行端口非标准充电器
Apple 充电器
TomTom 充电器
不符合电池充电规范版本 1.2 (BCv1.2) 的 USB 充电器
–2V 至 28V VBUS 电压范围静电放电 (ESD) 性能经测试符合 JESD 22 规范
4000V 人体放电模式
1500V 组件充电模式 (C101)
至接地 (GND) 的 ESD 性能 DP_CON/DM_CON – ±8kV 接触放电 (IEC 61000 - 4 - 2)

应用领域

后座娱乐系统
GPS 系统

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	4.75V~5.25V
	电池类型	-

	属性	参数值
	电池节数	-
	工作温度	-40℃~+125℃
	电池温度检测	不支持
	静态电流(Iq)	80uA
