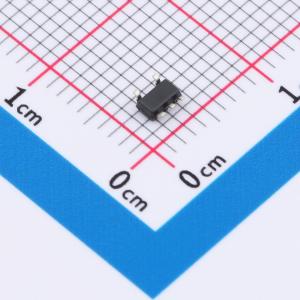

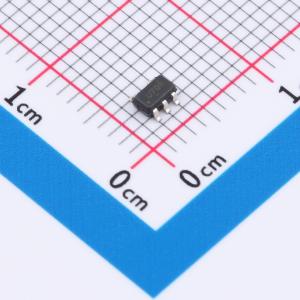

温馨提醒：图片仅供参考，商品以实物为准
SN74AUC1G79DBVR
单正沿触发D型触发器
- 描述
- SN74AUC1G79 单路上升沿触发 D 型触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUC1G79DBVR
- 商品编号
- C2869706
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 800mV~2.7V | |
| 时钟频率(fc) | 275MHz | |
| 功能 | - | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 1.8ns@2.5V,30pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AUC系列 | |
| 灌电流(IOL) | 9mA | |
| 拉电流(IOH) | 9mA | |
| 静态电流(Iq) | 10uA | |
| 输入电容 | 2.5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 同步 | |
| 建立时间 | 700ps | |
| 保持时间 | 0ns |
商品概述
这是一款单路正沿触发D型触发器，可在0.8V~2.7V的电源电压下工作，专为1.65V~1.95V电源电压工作场景设计。当数据输入端D满足建立时间要求时，数据会在时钟脉冲的上升沿传输到Q输出端；时钟触发发生在特定电压电平，与时钟脉冲的上升时间无直接关联，保持时间间隔结束后，改变D输入端的数据不会影响输出端电平。该器件针对部分掉电应用做了完整规范，Ioff电路可在器件断电时禁用输出，避免电流回流对器件造成损坏，采用将裸片作为封装的封装技术。
商品特性
- 闭锁性能超过每路100mA，符合JESD 78 II类规范
- ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
- 支持1V以下电压工作
- 针对1.8V工作进行了优化，具备3.6V I/O容差，支持混合模式信号操作
- Ioff支持部分掉电模式操作
- 1.8V工作条件下最大传输延迟tpd为1.9ns
- 低功耗，最大电源电流Icc为10μA
- 1.8V工作条件下输出驱动能力为±8mA
- 提供NanoFree™封装可选
应用领域
- 音频视频接收器
- 便携式音频底座
- 蓝光播放器与家庭影院
- 嵌入式电脑
- 便携式MP3播放器/录音机
- 个人数字助理
- 通信/服务器单路控制交直流供电的模拟与数字模块
- 消费级与企业级固态硬盘
- LCD/数字高清电视
- 企业级平板设备
- 服务器端视频分析
- 无线耳机、键盘、鼠标
