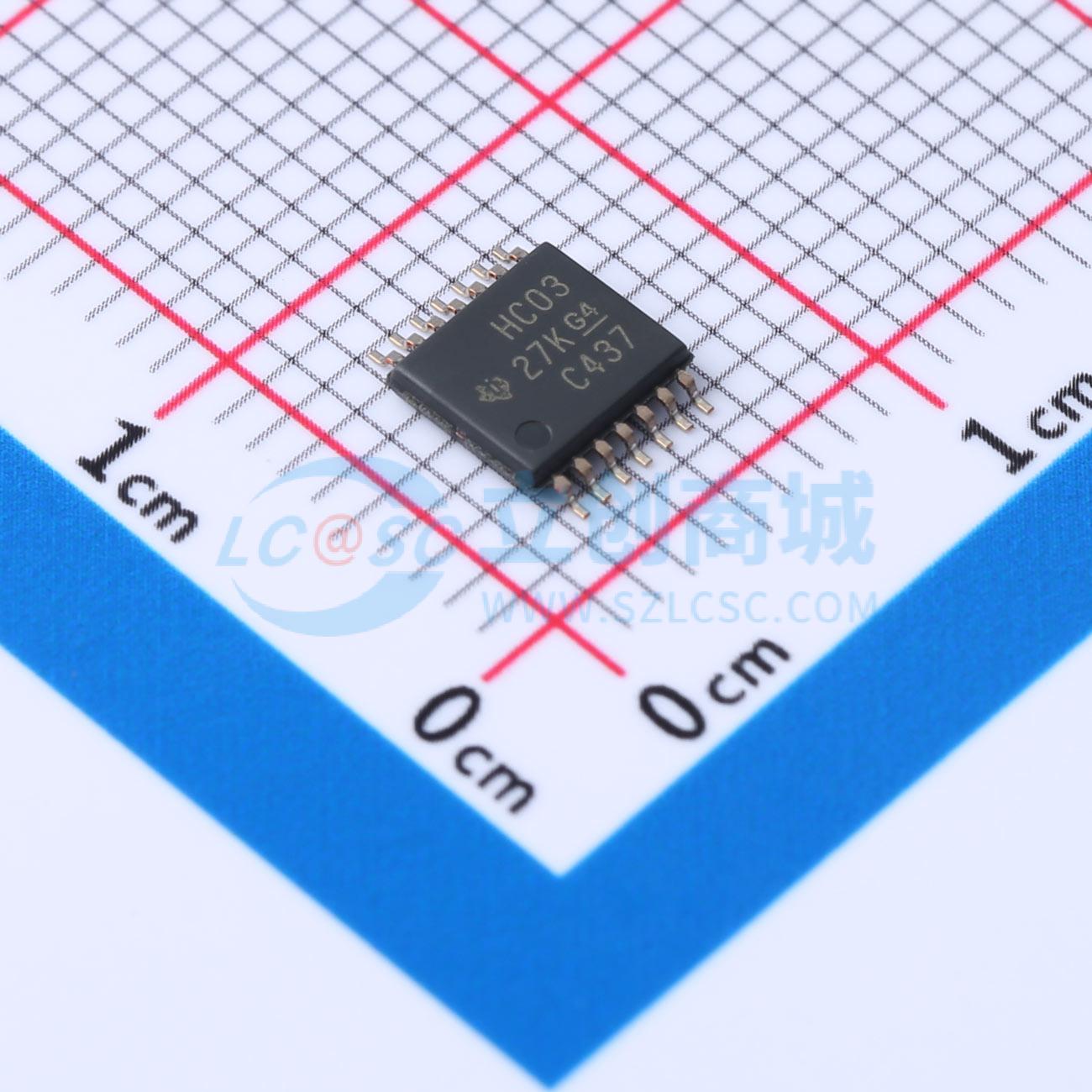

温馨提醒：图片仅供参考，商品以实物为准
SN74HC03PWR
SN74HC03PWR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HC03 具有开漏输出的 4 通道、2 输入、2V 至 6V 5.2 mA 驱动强度 NAND 门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC03PWR
- 商品编号
- C2869660
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.243克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出低电平(VOL) | 330mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 25ns@4.5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
商品概述
该器件包含四个具有漏极开路输出的独立 2 输入与非门。每个逻辑门以正逻辑执行布尔函数 Y = A与 B（上划线）。
商品特性
- 宽工作电压范围：2V 至 6V
- 输出可驱动多达 10 个低功耗肖特基晶体管逻辑电路 (LSTTL) 负载
- 低功耗， ICC 最大值为 20μA
- 5V 时，典型 Δtpd = 8ns
- ±4 mA 输出驱动 （在 5V 时）
- 低输入电流， 1μA
