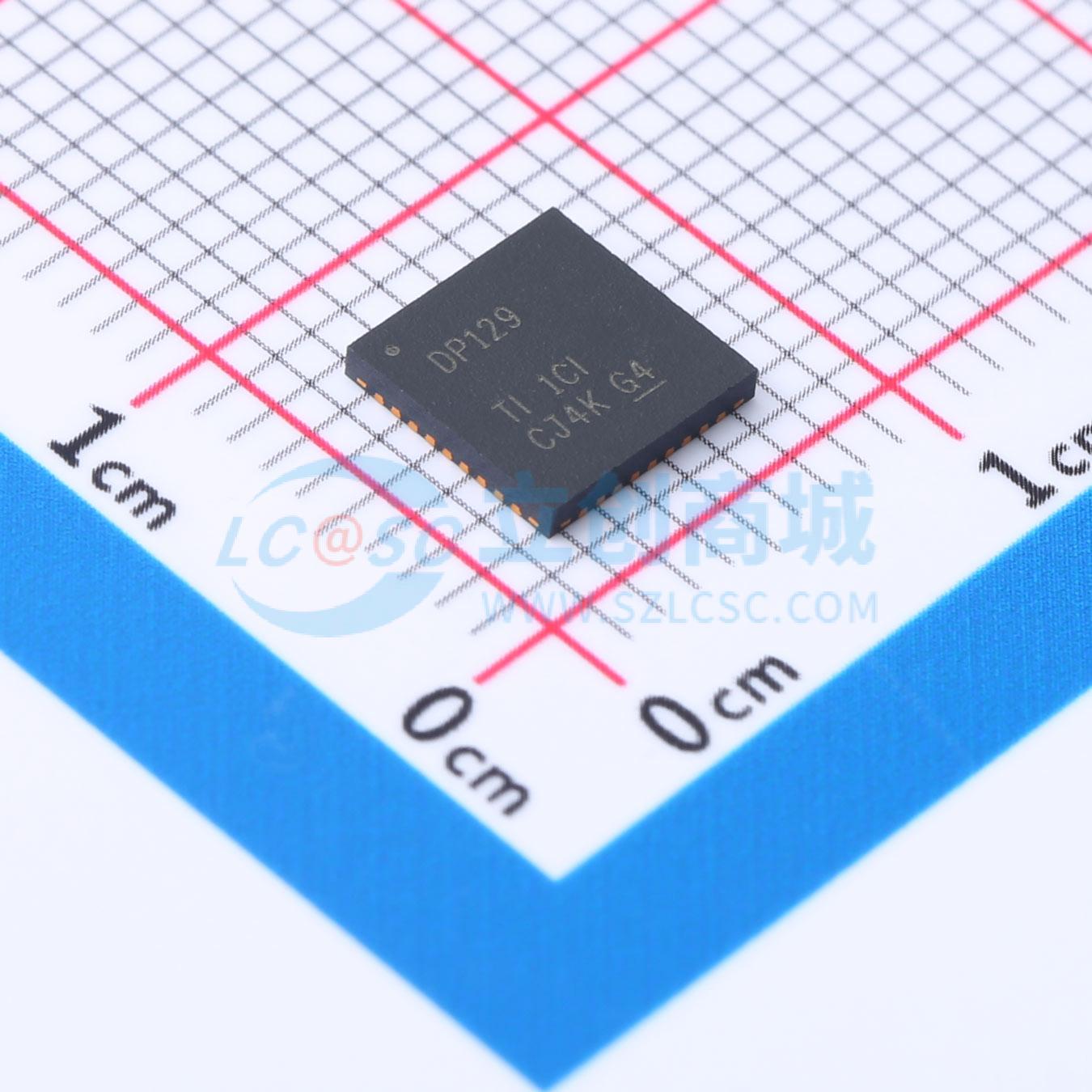

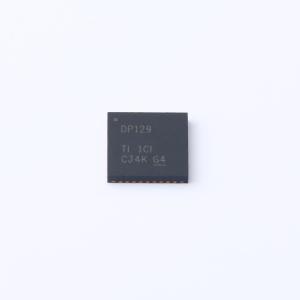

温馨提醒：图片仅供参考，商品以实物为准
SN75DP129RHHR
DisplayPort至TMDS转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN75DP129是一个双模式DisplayPort输入到TMDS输出的转换器。支持数据速率高达2.5 Gbps，集成了I²C逻辑块用于DVI/HDMI连接器识别，并具有增强的ESD保护。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75DP129RHHR
- 商品编号
- C2869576
- 商品封装
- VQFN-36-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | - | |
| 数据接口 | - |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 2.5Gbps | |
| 工作电压 | 3V~3.6V | |
| 工作温度 | 0℃~+85℃ |
商品概述
SN75DP129 是一种双模式显示端口输入到TMDS（Transition-Minimized Differential Signaling）输出的转换器。该TMDS输出内置了一个电平转换器，符合数字视觉接口1.0 (DVI) 和高清晰度多媒体接口1.3 (HDMI) 标准。SN75DP129的最大数据传输速率可达2.5 Gbps，支持超过1920 x 1200的分辨率或在1080p（逐行扫描）下达到12位色彩深度的高清电视。
集成的主动I²C缓冲器将源系统的电容负载与接收端及连接电缆隔离开来。这种隔离提高了整个系统的信号完整性，并为源系统内的DVI/HDMI合规性测试提供了更大的设计余量。
SN75DP129中设计有一个逻辑块，用于辅助TMDS连接器识别。通过使用I²C_EN引脚，可以启用这个逻辑块以指示转换后的端口是一个HDMI端口；因此合法地支持HDMI内容。
这些设备具有有限的内置ESD保护。在存储或处理过程中，应将引脚短接在一起或将设备放置在导电泡沫中，以防止静电对MOS栅极造成损害。
应用领域
- 个人电脑市场
- DP/TMDS硬件密钥（加密狗）
- 台式机
- 笔记本电脑
- 扩展坞
- 独立显卡
