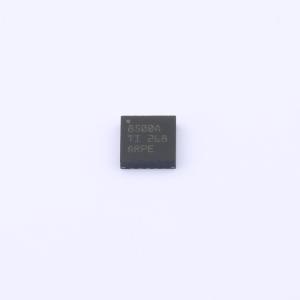

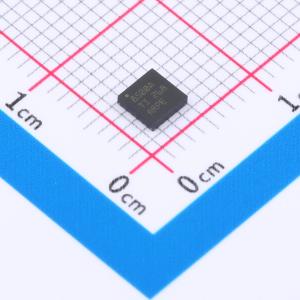

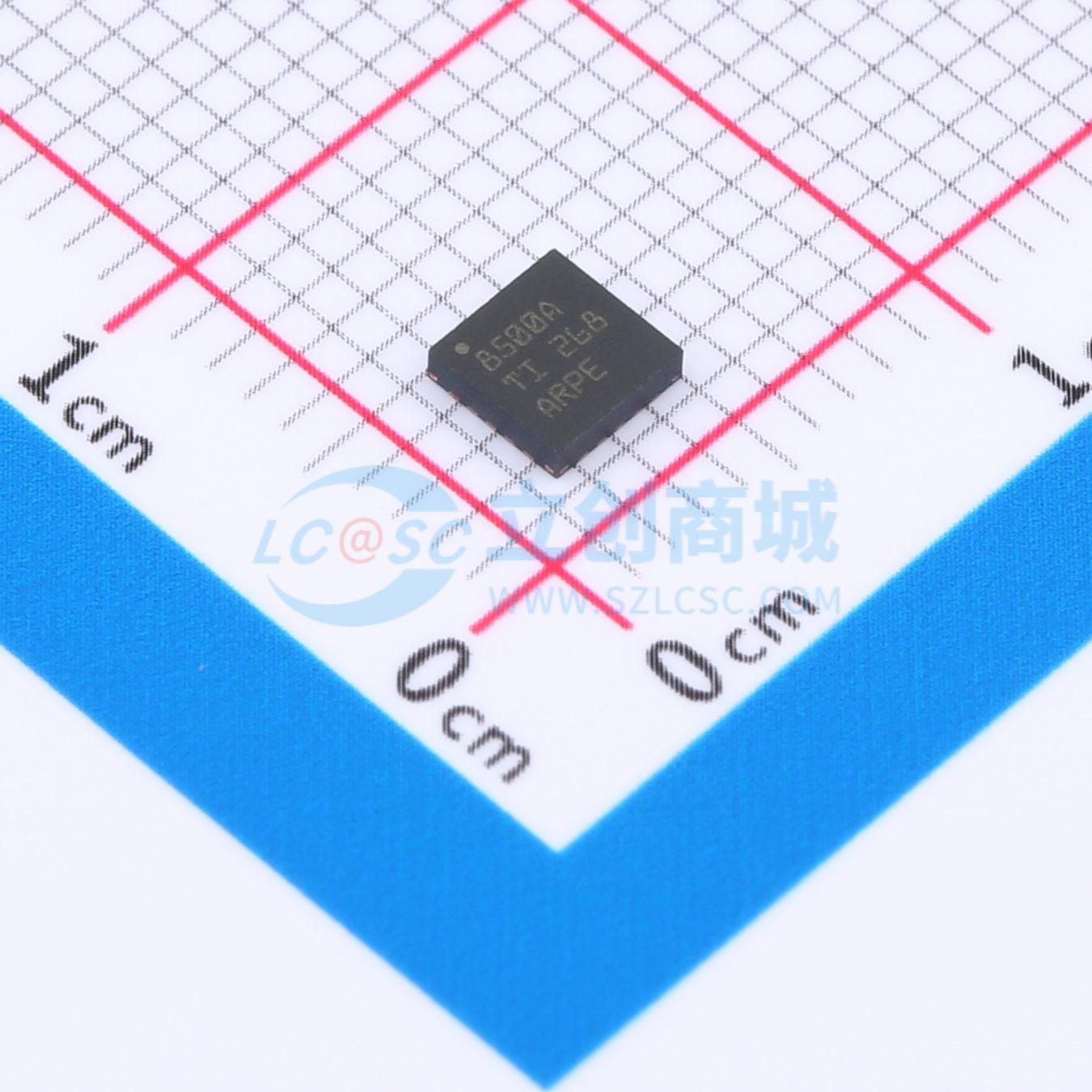

温馨提醒：图片仅供参考，商品以实物为准

TPS7A8500ARGRT

具有电源正常指示功能的 4A、低输入电压 (1.1V)、低噪声、高精度、超低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高电流 (4A) 高精度 (0.75%) 低噪声 (4.4?VRMS) LDO 稳压器 20-VQFN -40 to 125
品牌名称: TI(德州仪器)
商品型号: TPS7A8500ARGRT
商品编号: C2869597
商品封装: VQFN-20-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

TPS7A85A是一款低噪声（4.4 μV_RMS）、低压差线性稳压器（LDO），最大压差仅240 mV时即可提供4 A电流。该器件输出电压可通过引脚编程设置为0.8 V至3.95 V，也可使用外部电阻分压器将其调节至0.8 V至5.1 V。

低噪声（4.4 μV_RMS）、高电源抑制比（PSRR）和高输出电流能力的特性组合，使TPS7A85A非常适合为对噪声敏感的组件供电，例如高速通信、视频、医疗或测试测量应用中的组件。TPS7A85A的高性能可限制电源产生的相位噪声和时钟抖动，使其成为为高性能串行器和解串器（SerDes）、模数转换器（ADC）、数模转换器（DAC）和射频（RF）组件供电的理想选择。特别是，射频放大器可受益于该器件的高性能和5.1 V输出能力。

对于需要低输入电压、低输出（LILO）电压操作的数字负载（如专用集成电路（ASIC）、现场可编程门阵列（FPGA）和数字信号处理器（DSP）），TPS7A85A出色的精度（负载和温度范围内为0.75%）、远程感应、出色的瞬态性能和软启动功能可确保系统实现最佳性能。

商品特性

低压差：4 A时为150 mV（典型值）
带偏置时，在输入电压、负载和温度变化范围内的精度为0.75%（最大值）
输出电压噪声：
- 0.8 V输出时为4.4 μV_RMS
- 5.1 V输出时为7.7 μV_RMS
输入电压范围：
- 无偏置：1.4 V至6.5 V
- 有偏置：1.1 V至6.5 V
ANY-OUT™操作：输出电压范围为0.8 V至3.95 V
可调操作：
- 输出电压范围为0.8 V至5.1 V
电源纹波抑制：
- 500 kHz时为40 dB
出色的负载瞬态响应
可调软启动浪涌控制
漏极开路电源正常（PG）输出
使用47 μF或更大的陶瓷输出电容时可保持稳定
θ_JC = 3.4°C/W
3.5 mm × 3.5 mm、20引脚VQFN封装

应用领域

数字负载：SerDes、FPGA和DSP
仪器仪表、医疗和音频高速模拟电路：压控振荡器（VCO）、ADC、DAC和低压差分信号（LVDS）
成像：CMOS传感器和视频ASIC
测试与测量

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	6.5V
	输出电压	800mV~5.1V
	输出电流	4A
	电源纹波抑制比(PSRR)	40dB@(500kHz)
	压差	320mV@(4A)

	属性	参数值
	静态电流(Iq)	-
	噪声	4.4uVrms
	特性	PG脚；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
