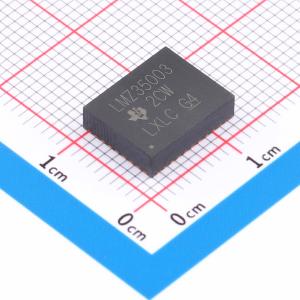

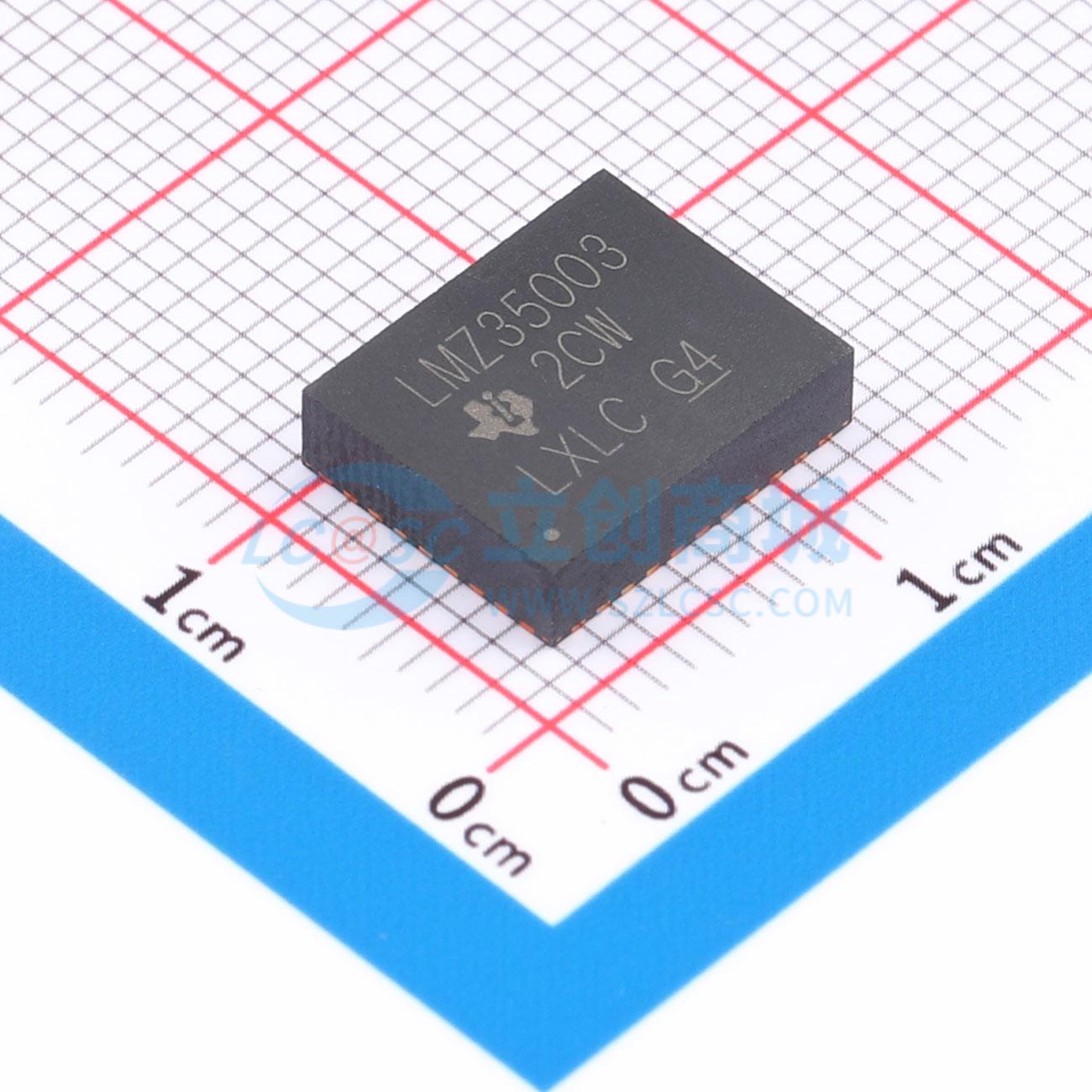

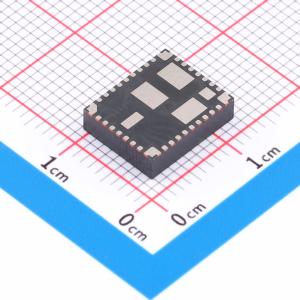

LMZ35003RKGT

采用QFN封装的集成式电源模块，具备宽输入电压范围、可调输出、可调开关频率、同步功能和多种保护特性

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMZ35003 采用 9x11x2.8mm QFN 封装的 7V 至 50V、2.5A 降压电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ35003RKGT
商品编号: C2869603
商品封装: B1QFN-41(9x11)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	类型	-
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	7V~50V
	转换效率	93%
	输出电压(Vout)	2.5V~15V
	输出电压精度	±3%
	输出电流(最大值)	2.5A

	属性	参数值
	静态电流	1.3uA
	纹波噪声	-
	开关频率	1MHz
	最大容性负载	430uF
	工作温度	-40℃~+85℃
	长度	11mm
	宽度	9mm
	高度	2.8mm
	功能特性	可编程软启动；上电时序控制；欠压保护；过流保护；可编程输出电压；轻载高效模式；外部时钟同步；过热保护

商品概述

LMZ35003 SIMPLESWITCHER电源模块是一款易于使用的集成式电源解决方案，在一半高的QFN封装内组合了一个带有屏蔽式电感器的2.5A直流/直流转换器和无源元件。此整体电源解决方案仅需5个外部组件，并且免除了环路补偿和磁性部件选择过程。可以很容易地将小型9mm×11mm×2.8mm，QFN封装焊接在一个印刷电路板上，并且可实现一个效率大于90%的紧凑负载点设计以及出色的功率耗散能力。LMZ35003提供了一个离散负载点设计的灵活性和特性集，并且非常适合为广泛的集成电路 (IC)和系统供电。先进的封装技术可提供一个与标准QFN贴装和测试技术兼容的稳健耐用且可靠的电源解决方案。

商品特性

完整的集成式电源解决方案可实现小尺寸和扁平设计
7V至50V的宽输入电压范围
2.5V至15V输出可调范围
65V浪涌能力
效率高达96%
可调开关频率（300kHz至1MHz）
与外部时钟同步
可调节缓启动
输出电压排序和跟踪
电源正常输出
可编程欠压闭锁 (UVLO)
输出过流保护
过热保护
预偏置输出启动
运行温度范围：-40°C至85°C
增强的热性能；14°C/W
符合EN55022B类辐射标准
集成屏蔽式电感器

应用领域

工业和电机控制
自动测试设备
医疗和成像设备
高密度电源系统
