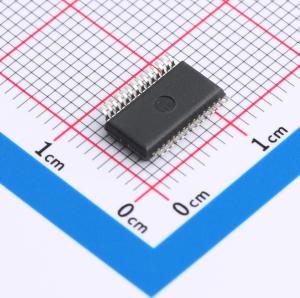

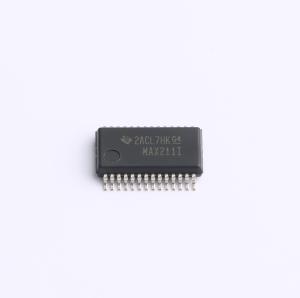

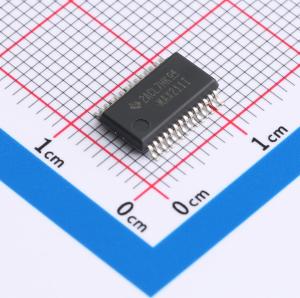

MAX211IDBR

MAX211器件由四个线路驱动器、五个线路接收器和一个双电荷泵电路组成，引脚间（串口连接引脚，包括GND）具备±15 kV的静电放电（ESD）保护功能。该器件符合TIA/EIA - 232 - F标准要求，可在异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容支持器件采用单一5 V电源供电。器件的数据信号传输速率最高可达120 kbit/s，驱动器输出压摆率最大为30 V/μs。 MAX211具备关断（SHDN）和使能控制（EN）功能。在关断模式下，电荷泵关闭，V+下拉至VCC，V - 下拉至GND，且发送器输出被禁用。这通常可将电源电流降至1 μA。EN用于使接收器输出进入高阻态，以实现两个RS - 232端口的线或连接。它对RS - 232驱动器或电荷泵无影响。
