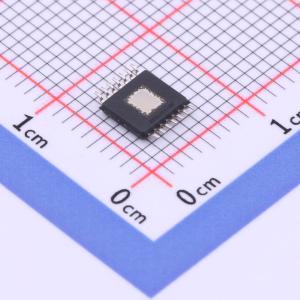

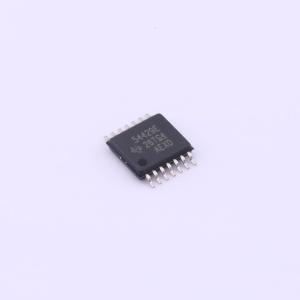

TPS54429EPWPR

7 V 至 18 V 输入、4.5 A 同步降压 SWIFT 转换器

描述: TPS54429E 具有 Eco-Mode 的 7V 至 18V 输入、4.5A 同步降压 DCAP2 模式转换器
品牌名称: TI(德州仪器)
商品型号: TPS54429EPWPR
商品编号: C2869555
商品封装: HTSSOP-14-EP
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

TPS54429E 是一款自适应接通时间D-CAP2™模式同步降压转换器。可帮助系统设计人员通过一个低成本、低组件数的低待机电流解决方案来完成各种终端设备的电源总线调节器集。主控制环路采用D-CAP2™模式控制，无需外部补偿组件便可实现极快的瞬态响应。自适应接通时间控制可在更高负载状态下的PWM 模式与轻负载下的Eco-mode™工作之间实现无缝转换。Eco-mode™使TPS54429E 能够在较轻负载状况下保持高效率。此外，TPS54429E 的专有电流还可使该器件能够适应POSCAP与SP-CAP 等低等效串联电阻(ESR) 输出电容器以及超低ESR陶瓷电容器。该器件宽泛的工作输入电压介于7 V 至18 V 之间。可在0.76 V 至5.5V的范围内对输出电压进行编程。此外，该器件还支持可调软启动时间与功率良好功能。采用14 引脚HTSSOP 封装与16引脚QFN 封装，支持从 -20°C 到 85°C 的宽泛工作温度。

商品特性

D-CAP2™模式支持快速瞬态响应低输出纹波，支持陶瓷输出电容器
宽泛的输入电压：7 V 至18 V
输出电压范围：0.76 V 至 5.5 V
高效率集成型FET针对更低占空比应用进行了优化，支持 63 mΩ（高侧）与 55 mΩ（低侧）
关断时的高效率，流耗不足 10 μA
初始带隙参考的高精度
可调软启动
预偏置软启动
700 kHz 开关频率(fSW)
逐周期限流
电源良好输出
在轻负载条件下执行自动跳跃(Auto-Skip)Eco-mode™模式以实现高效率

应用领域

用于低电压系统的广泛应用
数字电视电源
高清蓝光光盘播放器
网络家庭终端设备
数字机顶盒(STB)

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	7V~18V
	输出电压	760mV~5.5V
	输出电流	4.5A
	开关频率	700kHz
	工作温度	-20℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
