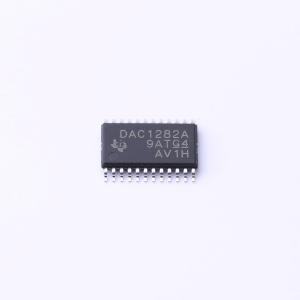

DAC1282AIPWR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC1282 用于地震应用的低失真数模转换器
品牌名称: TI(德州仪器)
商品型号: DAC1282AIPWR
商品编号: C2869562
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.15克(g)

商品概述

DAC1282是一款全集成数模转换器(DAC)，可提供低失真，数字合成电压输出，适合于测震设备的测试。DAC1282可在低功率小型封装内实现非常高的性能。与高性能ADS1281和ADS1282模数转换器(ADS)一起，这些器件可以创建一个满足地震数据采集设备严格要求的测量系统。 DAC1282集成了一个数字信号生成器，一个DAC，和一个可生成正弦波，dc，和脉冲输出电压的输出放大器。输出频率可编程范围为0.5Hz至250Hz之间并且震级由模拟和数字控制进行计算。模拟增益和数字增益分别可在6dB步长和0.5dB步长内调节。模拟增益设置与ADS1282上那些用于高分辨率增益下测试的设置相匹配。 DAC1282还提供脉冲输出。用户可对脉冲振幅进行编程，然后由引脚做出选择并进行精确计时。通过采用一个外部比特流样式可生成定制输出信号。一个信号开关可将DAC输出连接至传感器，此传感器用于THD和脉冲测试。开关计时受引脚和命令控制。同步(SYNC)引脚使DAC输出与模数转换器(ADC)采样间隔同步。省电输入会将此器件关闭，从而将功耗减少到毫瓦(microwatt)级。

商品特性

单芯片测试信号生成器
缓冲电压输出
高性能
总谐波失真(THD)：–125dB (G = 1/1至1/8)
信噪比(SNR)：120dB(413Hz BW，G = 1/1)
模拟和数字增益控制
输出频率：0.488Hz至250Hz
正弦，脉冲，和直流(DC)模式
数字数据输入模式
低导通电阻信号开关
同步输入
省电模式
模拟电源：5V或者±2.5V
数字电源：1.8V至3.3V
功率：38mW
封装方式：24引脚薄型小尺寸封装(TSSOP)
运行温度范围：-50°C至+125°C

应用领域

能量勘探
地震监测系统
高精度仪器

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	24位
	通道数	1
	接口类型	SPI

	属性	参数值
	稳定时间	25us
	输出类型	-
	工作温度	-50℃~+125℃
