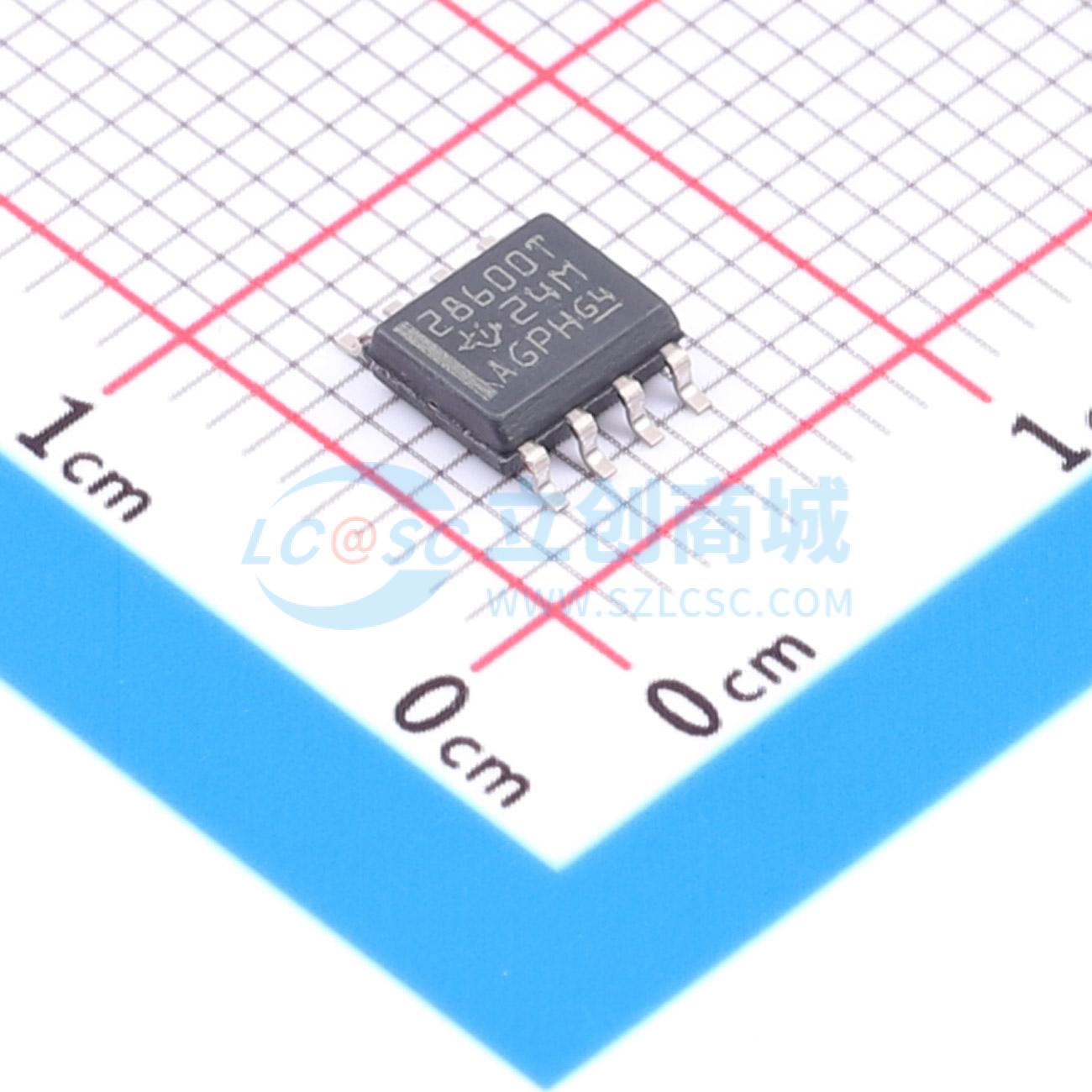

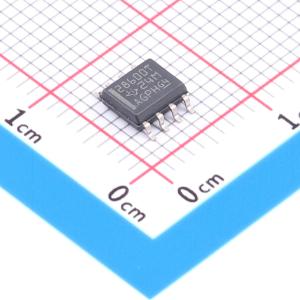

温馨提醒：图片仅供参考，商品以实物为准
UCC28600TDRQ1
32V 1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 汽车类 8 引脚准谐振反激式绿色模式控制器 8-SOIC -40 to 105
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC28600TDRQ1
- 商品编号
- C2869559
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 32V | |
| 开关频率 | 114kHz~145kHz | |
| 输出电流 | 1A | |
| 耗散功率(Pd) | 650mW | |
| 最大占空比 | 99% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 特性 | 过压保护(OVP)；过流保护(OCP)；欠压保护(UVP)；过热保护(OTP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | QR | |
| 反馈方式 | 副边反馈 |
商品概述
UCC28600-Q1是一款具有先进节能特性的PWM控制器，可满足全球严格的能效要求。 UCC28600-Q1集成了内置的先进节能特性和高级保护特性，为高效节能电源提供了经济高效的解决方案。UCC28600-Q1采用频率折返和绿色模式运行，以降低轻载和空载运行时的工作频率。 UCC28600-Q1采用8引脚SOIC (D)封装。工作环境温度范围为-40℃至105℃。
商品特性
- 符合汽车应用标准
- 具有先进节能特性的绿色模式控制器
- 准谐振模式运行，可降低EMI和开关损耗（低电压开关）
- 低待机电流，可降低系统空载功耗
- 低启动电流：最大25 μA
- 可编程过压保护，适用于线路和负载
- 内部过温保护
- 逐周期电流限制保护、功率限制、初级侧过流打嗝重启模式
- 1-A灌电流TrueDrive™、-0.75-A拉电流栅极驱动输出
- 可编程软启动
- 绿色模式状态引脚（PFC禁用功能）
应用领域
- 液晶显示器、液晶电视、等离子电视和机顶盒的偏置电源
- 交流/直流适配器和离线电池充电器
- 功率高达200 W的高效节能电源
