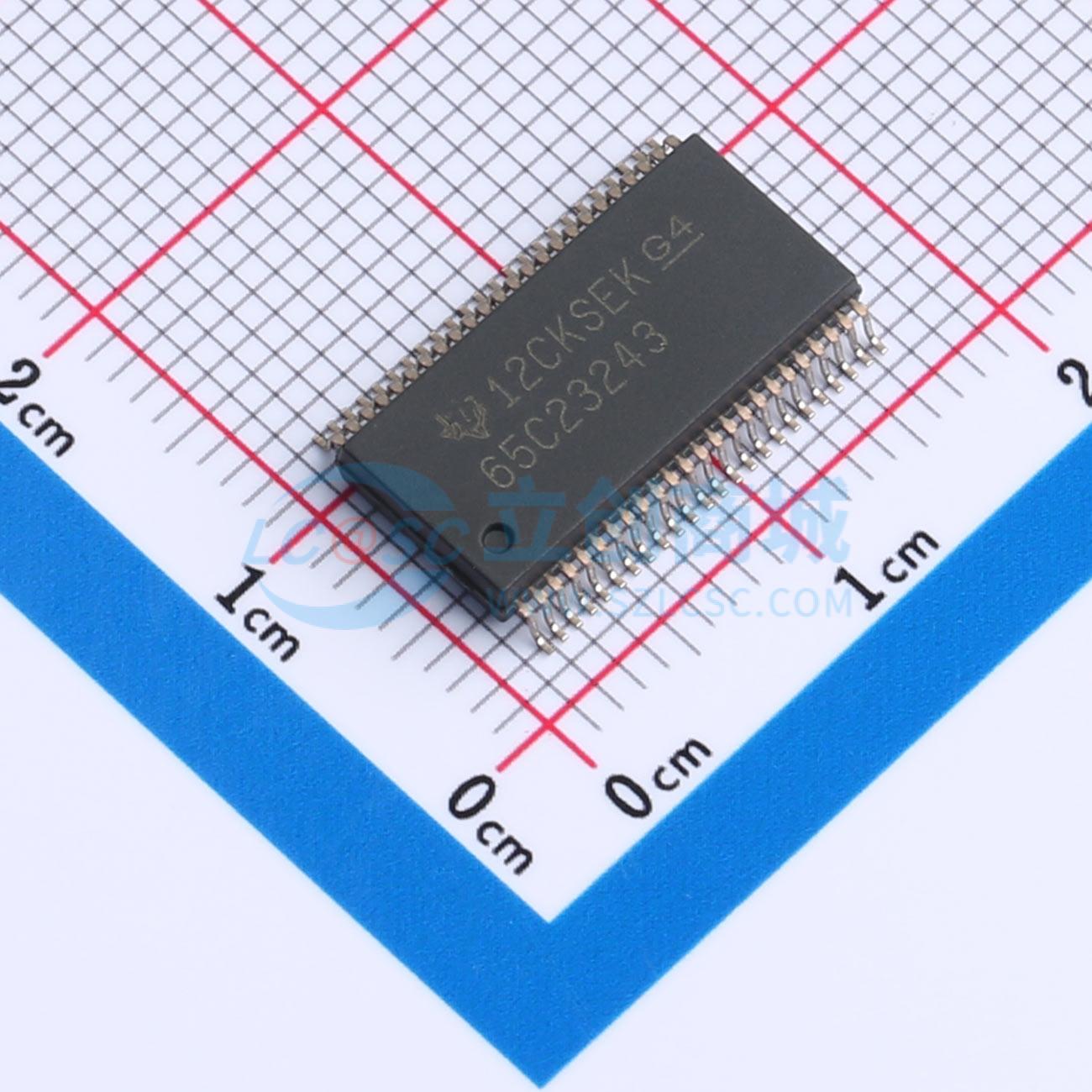

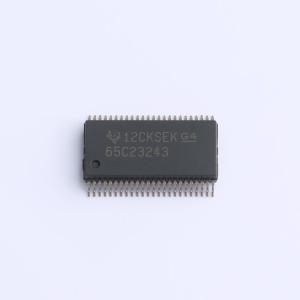

SN65C23243DLR

SN65C23243和SN75C23243由两个端口组成，每个端口包含三个线路驱动器和五个线路接收器，以及一个具有±15 kV引脚到引脚（串口连接引脚，包括GND）ESD保护的双电荷泵电路。这些器件符合TIA/EIA - 232 - F标准要求，为异步通信控制器和串口连接器之间提供电气接口。这种驱动器和接收器的组合与IBM PC/AT或兼容机中使用的两个典型串口所需的配置相匹配。电荷泵和四个小型外部电容允许器件通过单一3 V至5.5 V电源供电运行。此外，这些器件每个端口都包含一个始终激活的同相输出（ROUT2），这使得使用振铃指示器的应用在器件断电时仍能传输数据。器件的数据信号传输速率最高可达250 kbit/s，驱动器输出压摆率最大为30 V/μs。

当一个或两个串口处于非活动状态时，可提供灵活的电源管理控制选项。当FORCEON为低电平且FORCEOFF为高电平时，自动掉电功能生效。在此操作模式下，如果器件未检测到有效的RS - 232信号，其相应端口的驱动器输出将被禁用。如果将FORCEOFF设置为低电平，驱动器和接收器（除ROUT2外）都将关闭，电源电流将降至1 μA。断开串口连接或关闭外设驱动器会触发自动掉电状态。

当FORCEON和FORCEOFF都为高电平时，可禁用自动掉电功能，在驱动串行鼠标时应如此操作。启用自动掉电功能后，当有效信号施加到任何相应接收器输入时，RS - 232端口将自动激活。如果任何接收器输入处存在RS - 232信号，INV输出用于通知用户。如果任何接收器输入电压大于2.7 V或小于 - 2.7 V，或者在 - 0.3 V至0.3 V之间的时间小于30 μs，则INV为高电平（有效数据）。如果所有接收器输入电压在 - 0.3 V至0.3 V之间的时间超过30 μs，则INV为低电平（无效数据）。

• 满足或超过TIA/EIA - 232 - F和ITU v.28标准要求
• 采用3 V至5.5 V电源供电运行
• 每个端口都有始终激活的同相接收器输出（ROUT2）
• 最高运行速率达250 kbit/s
• 低待机电流：典型值为1 μA
• 外部电容：4×0.22 μF
• 3.3 V电源时可接受5 V逻辑输入
• 允许任一串口灵活掉电
• 可驱动串行鼠标
• 使用人体模型（HBM）时，RS - 232总线引脚ESD保护超过±15 kV

• 电池供电系统
• 笔记本电脑
• 便携式电脑
• 掌上电脑
• 手持设备
