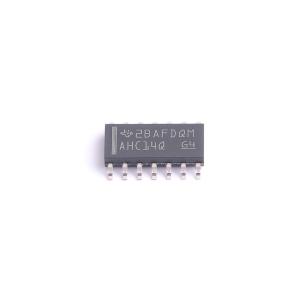

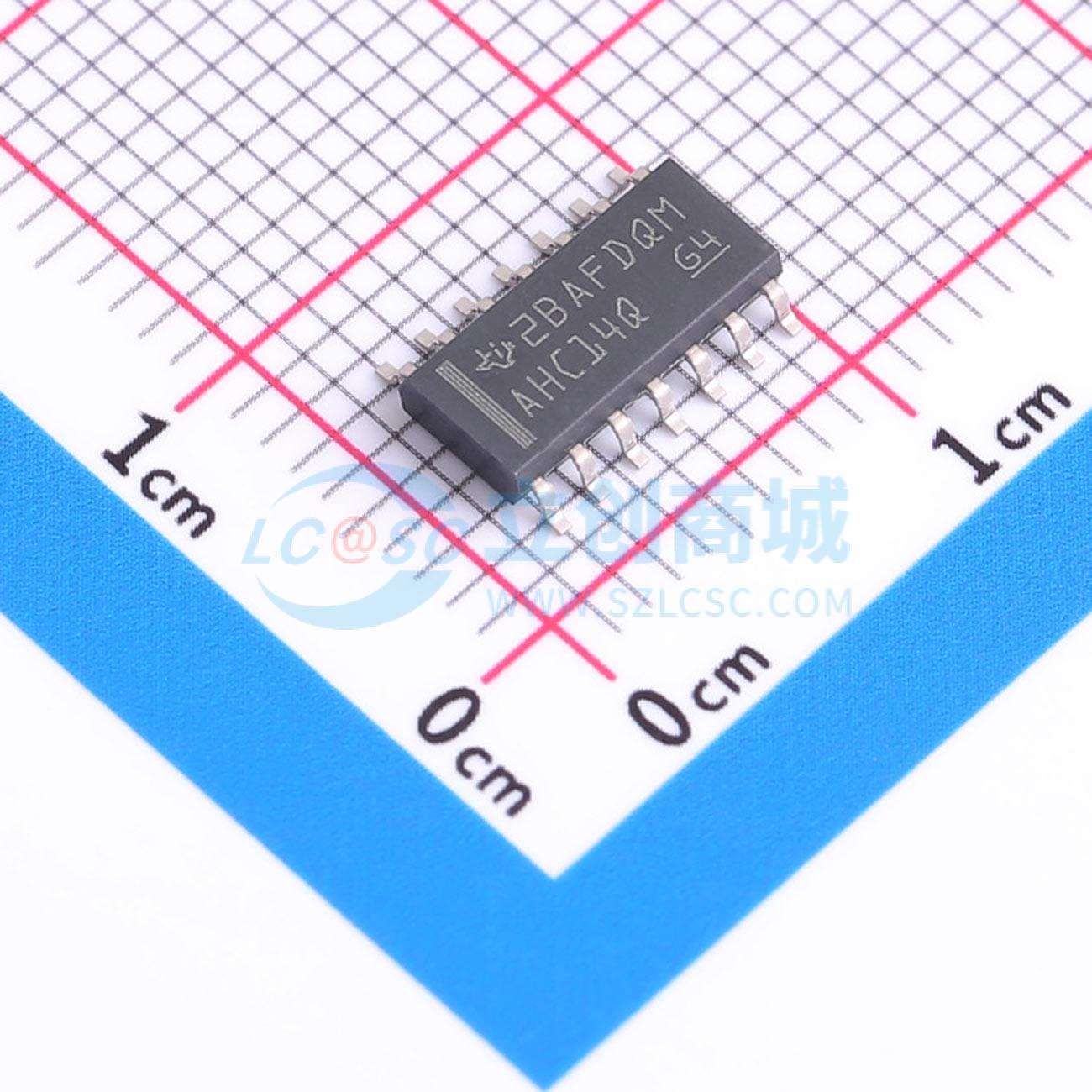

SN74AHC14QDRQ1
SN74AHC14QDRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74AHC14Q-Q1 具有施密特触发输入的汽车类 6 通道、2V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC14QDRQ1
- 商品编号
- C2870589
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2.2V~3.85V | |
| 输入低电平(VIL) | 900mV~1.65V | |
| 输出高电平(VOH) | 1.9V；3.8V；2.48V | |
| 低电平范围(VOL) | 500mV | |
| 传播延迟(tpd) | 10.6ns@5V,50pF | |
| 系列 | 74AHC系列 | |
| 工作温度 | -40℃~+125℃ |
商品概述
SN74AHC14Q 包含六个独立的逆变器。该器件执行布尔函数 Y = A（上划线）。
商品特性
- 符合汽车应用要求
- EPIC（增强性能植入式 CMOS）工艺
- 工作电压范围为 2V 至 5.5V VCC
- 闩锁性能超过 250mA ，符合 JESD 17 规范
- ESD 保护超过 MIL-STD-883 方法 3015 规定的 2000V
应用领域
- 同步反相时钟输入
- 对开关进行去抖
- 对数字信号进行反相
- 通过外部触发器向计数器添加一个附加级
- 其他需要反相信号或改善信号完整性的应用
