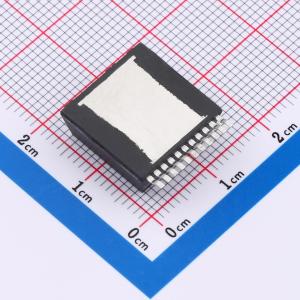

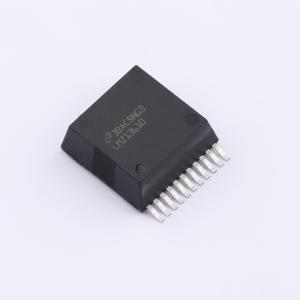

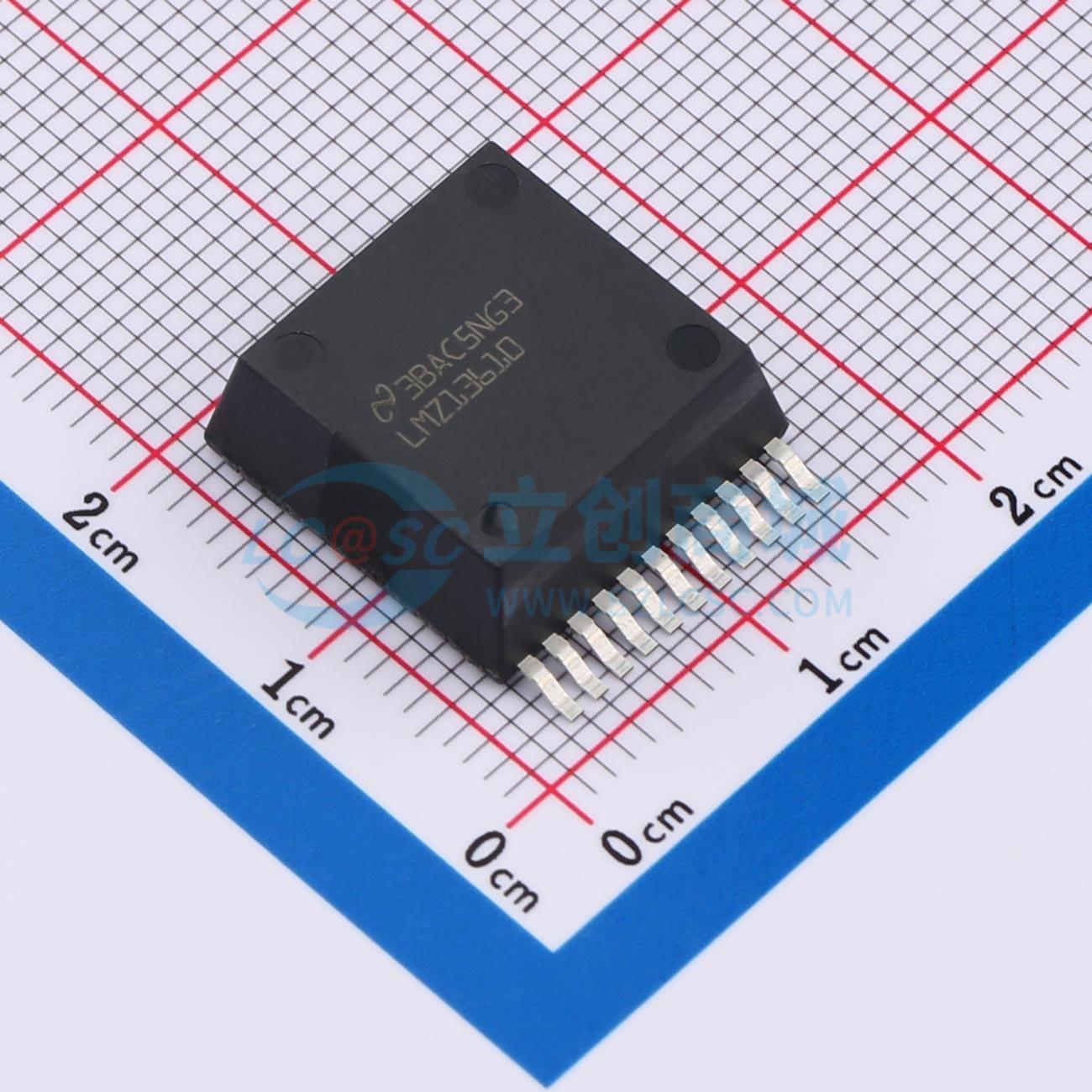

LMZ13610TZE/NOPB

具有36V最大输入电压的10A SIMPLE SWITCHER电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ13610 具有 36V 最大输入电压的 10A SIMPLE SWITCHER® 电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ13610TZE/NOPB
商品编号: C2870595
商品封装: TO-PMOD-11
包装方式: 编带
商品毛重: 4.712克(g)

商品参数

商品概述

LMZ13610 具有 36 V 最大输入电压的 10 A SIMPLE SWITCHER 电源模块。简简单易用的 11 引脚封装。总输出功率高达 50 W，输出电流高达 10 A，输入电压范围为 6 V 至 36 V，输出电压范围为 0.8 V 至 6 V，效率高达 92%。集成屏蔽电感器，简单的 PCB 布局，固定开关频率 (350 kHz)，采用外部软起动、跟踪和精准启用功能，针对浪涌电流及诸如输入欠压闭锁 (UVLO) 和输出短路等故障的保护，结温范围从 -40℃ 至 125℃，单个裸露焊盘和标准引出脚配置可简化安装与制造，得到 WEBENCH Power Designer 工具的全面支持，引脚兼容 LMZ22010/08、LMZ12010/08、LMZ23610/08/06H 和 LMZ13608/06H。

商品特性

集成型屏蔽式电感器
简单的 PCB 布局
固定的开关频率 (350 kHz)
采用外部软启动、跟踪和精准启用的灵活启动排序
针对浪涌电流以及诸如输入欠压闭锁 (UVLO) 和输出短路等故障的保护
-40℃ 至 125℃ 结温范围
单个裸露焊盘和标准引出脚配置可简化安装与制造
得到 WEBENCH Power Designer 工具的全面支持
引脚可兼容 LMZ22010 / 08、LMZ12010 / 08、LMZ23610/08/06H 和 LMZ13608/06H

应用领域

从 12V 和 24V 输入电源轨的负载点转换
时间关键型项目
空间受限/高散热要求的应用
负输出电压应用

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	隔离电源模块
	功能类型	降压型
	通道数	1
	工作电压(Vin)	6V~36V
	转换效率	93%
	输出电压(Vout)	800mV~6V
	输出电流(最大值)	10A

	属性	参数值
	特性	短路保护；过流保护；过压保护；过热保护
	工作温度	-40℃~+125℃
	开关频率	360kHz
	纹波噪声	24mVp-p
	长度	15mm
	宽度	17.79mm
	高度	5.9mm
