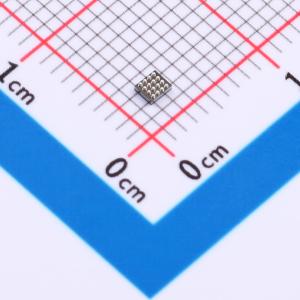

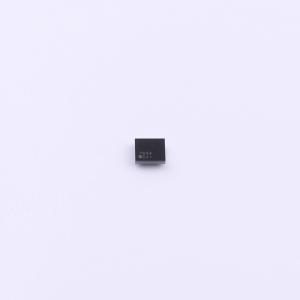

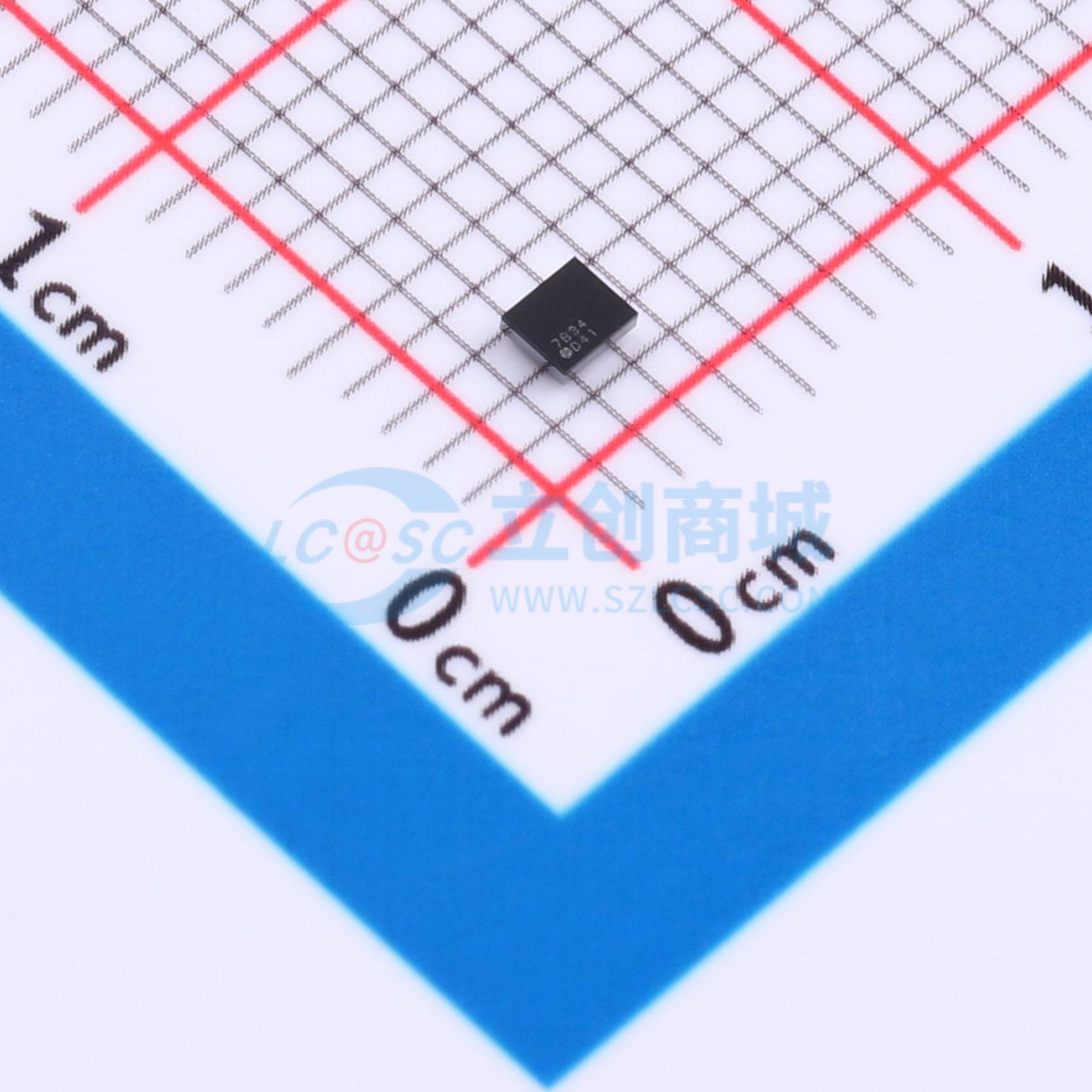

LP8557IAYFQR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP8557 适用于平板电脑的高效 LED 背光驱动器
品牌名称: TI(德州仪器)
商品型号: LP8557IAYFQR
商品编号: C2869510
商品封装: DSBGA-16
包装方式: 编带
商品毛重: 0.185克(g)

商品参数

商品概述

高效DC-DC升压转换器，集成28V功率MOSFET
2.7V至5.5V VDD范围，支持单节锂离子电池应用
六个25mA高精度LED电流沉
自适应升压电压和LED电流沉裕量控制以实现最大系统效率
自动检测LED串数以实现最大设计灵活性
智能相移PWM模式以减少可听噪声
通过PWM输入占空比进行亮度控制，PWM输出频率可独立于输入频率选择
混合PWM加电流调光以提高LED驱动光学效率
可通过电阻或I2C接口设置开关频率、PWM输出频率和LED电流
可编程升压SW斜率控制和扩频方案以减少开关噪声并改善EMI性能
欠压锁定（UVLO）、热关断（TSD）、升压过压保护（BST_OVP）、升压过流保护（BST_OCP）、升压欠压保护（BST_UV）、LED开路（LED OPEN）* 和LED短路故障覆盖
最少外部元件数量

应用领域

平板LCD显示屏LED背光

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.7V~5.5V
	开关频率	1MHz；500kHz
	通道数	6

	属性	参数值
	输出电压	28V
	输出电流	25mA
	调光	PWM；模拟
	拓扑结构	升压
	工作温度	-30℃~+85℃
