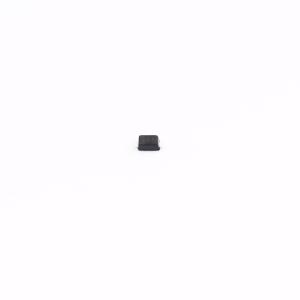

HPJSD05CTS
双向ESD 5V截止 峰值浪涌电流：9A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管为单通道设计，耐压5V，适合更广泛电压范围内的静电防护。9A峰值脉冲电流处理能力，为电路板提供坚实保障。15pF的电容值，在确保信号完整性的同时，有效阻止静电破坏，是保护各类电子设备免受静电影响的优选方案。
- 商品型号
- HPJSD05CTS
- 商品编号
- C22439976
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.013333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HPJSD05CTS可保护敏感半导体元件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了一流的保护。它使设计师能够在不适合使用阵列的应用中灵活保护一条双向线路。封装形式为SOD - 523。
商品特性
- 高速数据线瞬态保护：符合IEC 61000 - 4 - 2（ESD）标准，接触放电±30kV，空气放电±30kV；符合IEC 61000 - 4 - 4（EFT）标准，40A（5/50 ns）
- 峰值功率耗散：48W（8/20μs）
- 工作电压：5V
- 保护一条Vcc或数据线
- 低钳位电压
- 低泄漏电流
