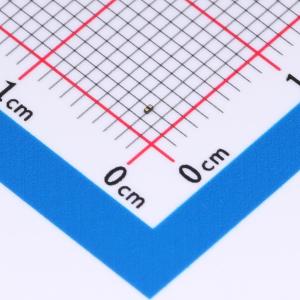

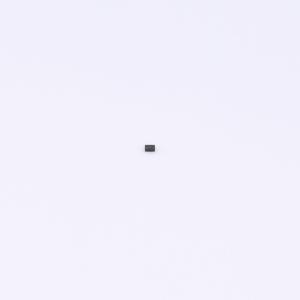

温馨提醒：图片仅供参考，商品以实物为准
HPESDRC2XD5VBLF
双向ESD 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管是单通道解决方案，适用于5V工作电压环境，能双向防护静电冲击，峰值电流处理能力达到4A，确保电路安全。其低至0.8pF的电容值保证了信号传输不受干扰，特别适合于保护高频率数据线路，防止静电损坏，提升电子设备的可靠性和耐用性。
- 商品型号
- HPESDRC2XD5VBLF
- 商品编号
- C22439997
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.004459克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
HPESDRC2XD5VBLF可保护敏感半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏、低电容和快速响应时间为暴露于ESD的设计提供了的保护。它使设计人员能够灵活地在不适用阵列的应用中保护一条双向线路。DFN0603-2L。
商品特性
- 为高速数据线路提供瞬态保护
- IEC 61000-4-2 (ESD) ±15kV (接触放电) ±20kV (空气放电)
- IEC 61000-4-4 (EFT) 40A (5/50 ns)
- 峰值功耗：80W (8/20μs)
- 工作电压：5.0V
- 超小型封装 (0.6mm × 0.3mm × 0.3mm)
- 保护一条I/O线路
- 低钳位电压
- 低泄漏电流
