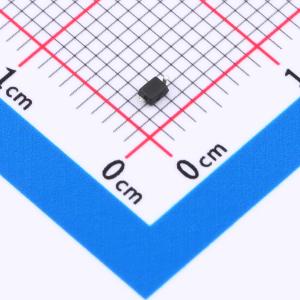

温馨提醒：图片仅供参考，商品以实物为准
HAZ4012-01L
单向ESD 12V截止 峰值浪涌电流：9.6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD静电保护二极管专为单线路保护定制，可在12V电压下稳定工作，具备9.6A峰值电流处理能力，为电路提供针对性静电防护。尽管电容值为55pF，仍适合于对信号速度要求不苛刻的应用场合，有效确保电路安全。
- 商品型号
- HAZ4012-01L
- 商品编号
- C22440017
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.028581克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 23V；29V | |
| 峰值脉冲电流(Ipp) | 9.6A | |
| 峰值脉冲功率(Ppp) | 240W@8/20us | |
| 击穿电压(VBR) | 14.1V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 55pF |
商品概述
HAZ4012-01L用于保护敏感的半导体组件，使其免受静电放电和其他电压引起的瞬态事件所造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了的保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装为SOD-323。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2 (ESD) ±30kV (接触放电) ±30kV (空气放电) 和IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：240W (8/20us)
- 工作电压：12V
- 保护一条Vcc或数据线
- 低钳位电压
- 低泄漏电流
