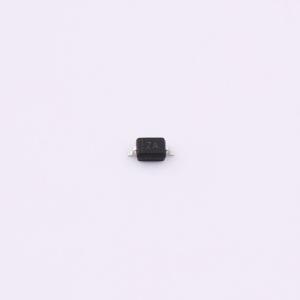

温馨提醒：图片仅供参考，商品以实物为准
HESDA8V2-1J
单向ESD 5V截止 峰值浪涌电流：28A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD防护二极管是精密电子设备的理想守护者，设计含单一通道，耐压5V，能在不影响系统性能的同时，提供可靠的静电防护。它能承受高达28A的瞬间浪涌电流，且内阻小，确保了高效能量转移。此外，其低至200皮法的电容值，让高频信号传输畅通无阻，特别适合于保护敏感电路不受静电损害。
- 商品型号
- HESDA8V2-1J
- 商品编号
- C22440022
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 28A@8/20us | |
| 峰值脉冲功率(Ppp) | 420W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 200pF |
商品概述
HESDA8V2-1J器件用于保护敏感的半导体组件免受静电放电及其他电压瞬变事件导致的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了的保护。它为设计者提供了灵活性，可在不适用阵列保护的应用中保护一条单向线路。封装形式为SOD-323。
商品特性
- 单向静电放电保护，保护一条线路
- 反向关断电压：最大5.0V
- 低泄漏电流：纳安级别
- 响应时间典型值小于1 ns
- 低钳位电压：Vc < 15V @ IPP = 28A
- 静电放电保护：30kV（空气放电）/ 30kV（接触放电）(IEC61000-4-2)
- 符合RoHS标准
