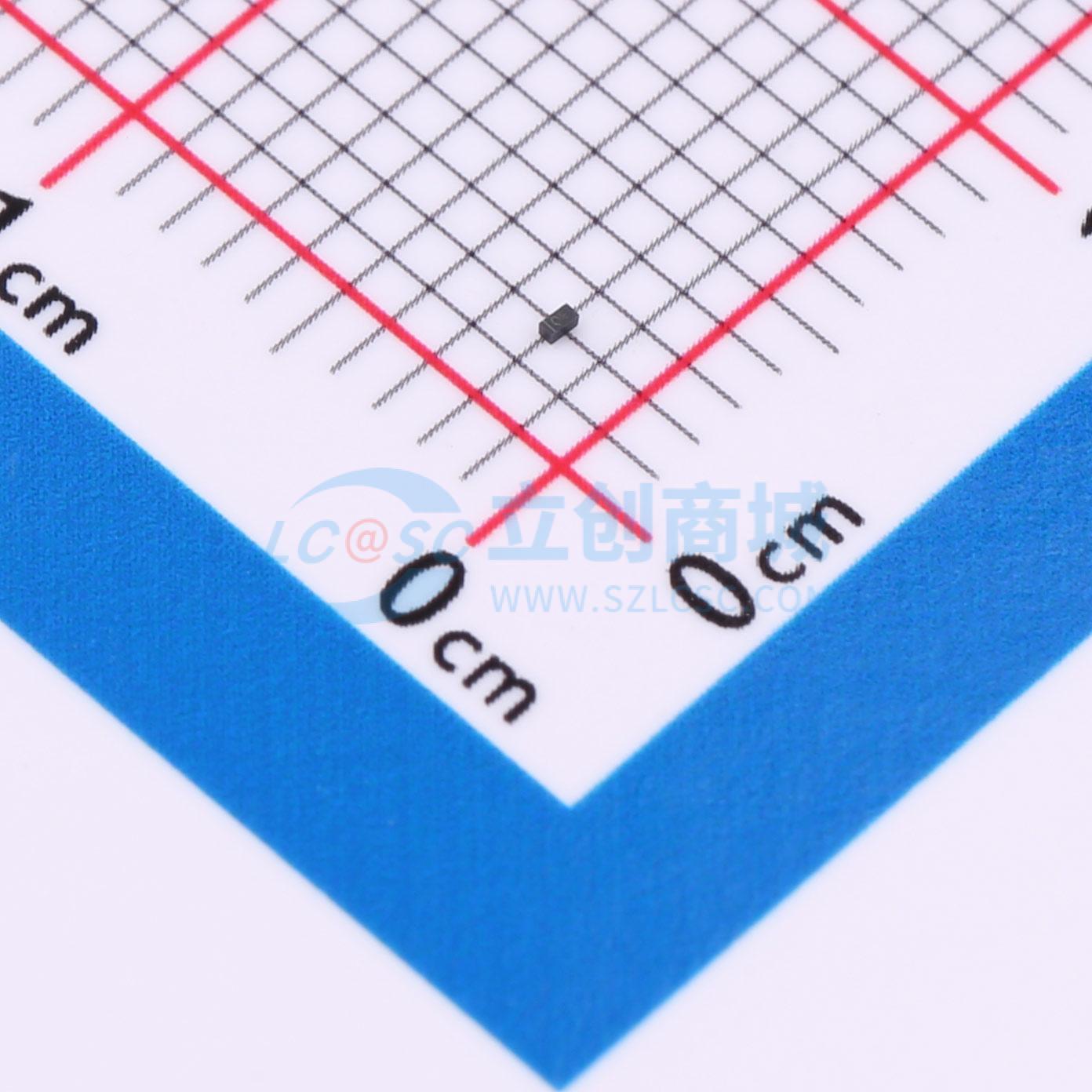

温馨提醒：图片仅供参考，商品以实物为准
HCESD0603UC5VB-M
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管专为单一信号线定制，耐压5V，可承受4A瞬时脉冲电流，为设备穿上静电防护盔甲。0.55pF超低电容值设计，确保高速信号流畅无阻，是保护高性能电子设备免受静电干扰的优选方案，让数据传输既快速又安全。
- 商品型号
- HCESD0603UC5VB-M
- 商品编号
- C22440042
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.004231克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
商品概述
HCESD0603UC5VB-M用于保护敏感的半导体组件，使其免受静电放电及其他电压瞬变事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露在静电放电环境下的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 为高速数据线提供瞬态保护
- 符合IEC 61000-4-2（静电放电）标准：±8kV（接触放电），±15kV（空气放电）
- 符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：100W（8/20us）
- 工作电压：5V
- 超小封装（0.6mm×0.3mm×0.3mm）
- 低电容：0.55pF（典型值）
- 低钳位电压
- 低泄漏电流
