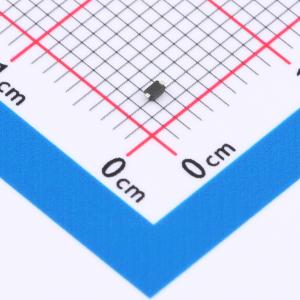

温馨提醒：图片仅供参考，商品以实物为准
HESD5Z3.3T5G
单向ESD 3.3V截止 峰值浪涌电流：11.2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款单向ESD静电保护二极管，专为低电压应用优化，仅需1通道即可作业，耐压3.3V，具备11.2A强效瞬态电流承受力，确保电路万无一失。加之130pF的低电容特性，完美适应高频信号环境，为各类精密电子设备提供无形却坚不可摧的静电防护网。
- 商品型号
- HESD5Z3.3T5G
- 商品编号
- C22440024
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 14.1V | |
| 峰值脉冲电流(Ipp) | 11.2A | |
| 峰值脉冲功率(Ppp) | 158W@8/20us | |
| 击穿电压(VBR) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 900nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 130pF |
商品概述
该器件保护敏感半导体组件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它使设计人员能够在阵列不实用的应用中灵活地保护一条单向线路。采用SOD-523封装。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2 (ESD) ±30kV (接触) ±30kV (空气) 和 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：158W (8/20us)
- 工作电压：3.3V
- 保护一条Vcc或数据线
- 低钳位电压
- 低泄漏电流
