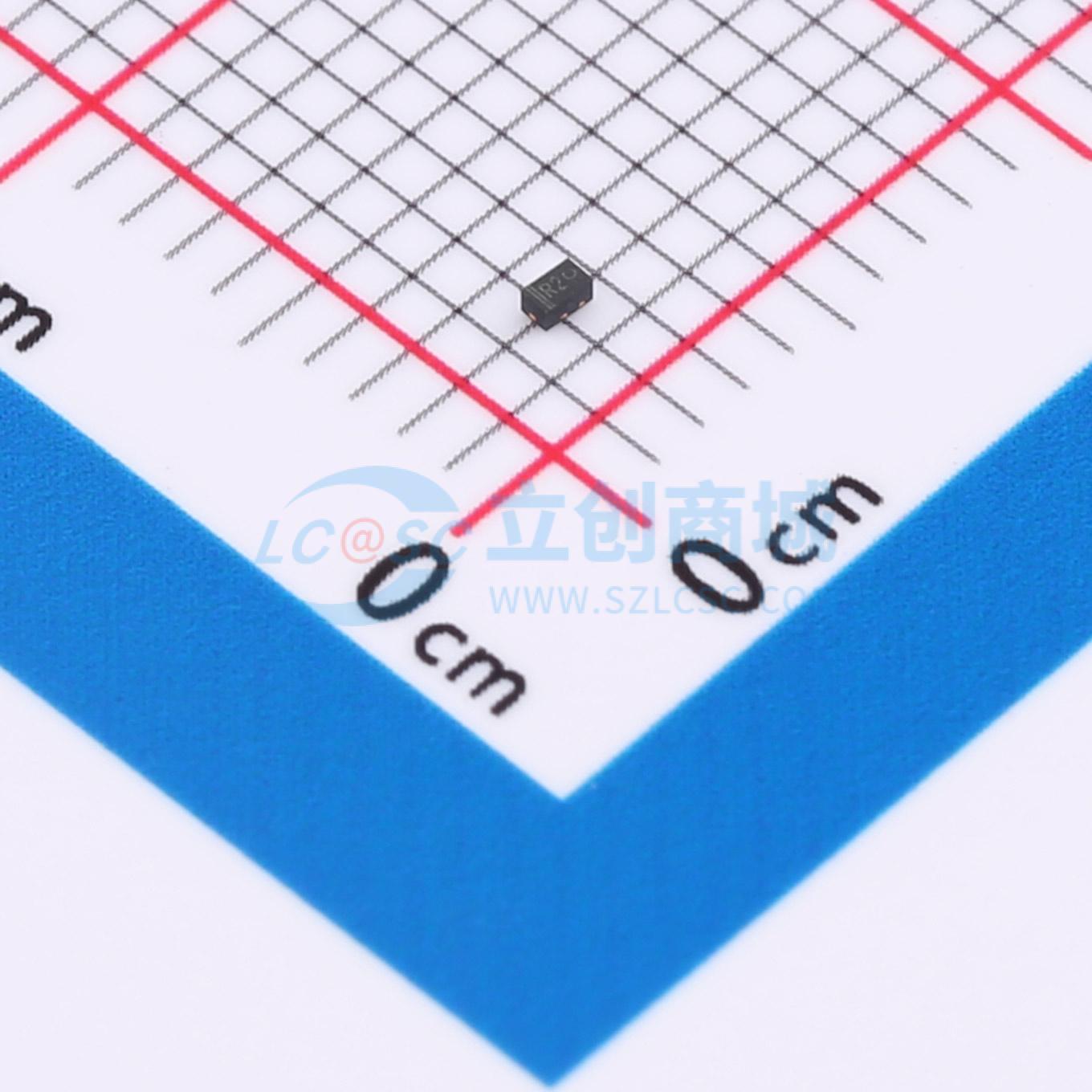

温馨提醒：图片仅供参考，商品以实物为准

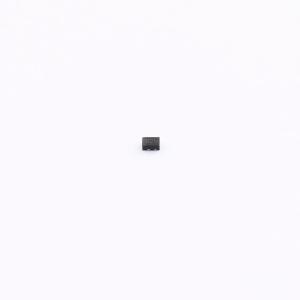

HCPDVR7V0-HF
双向ESD 7V截止 峰值浪涌电流：9A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 精心设计的双向ESD防护二极管，专为单一通道保护优化，工作在7V电压下稳定可靠，能承受9A峰值瞬态电流冲击，为敏感电路筑起坚固防线。8pF的小电容特性确保高速信号无损通过，是保护精密电子设备、维持信号完整性的得力助手，为各类静电敏感应用提供强大而细腻的守护。
- 商品型号
- HCPDVR7V0-HF
- 商品编号
- C22440034
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0074克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 130W@8/20us | |
| 击穿电压(VBR) | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 8pF |
商品概述
HCPDVR7V0 - HF可保护敏感半导体元件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它使设计人员能够在不适合使用阵列的应用中灵活保护一条双向线路。封装为DFN1006 - 2L。
商品特性
- 小尺寸外形
- 低外形高度
- 在8 x 20 μs脉冲下峰值功率高达80瓦，低泄漏
- 响应时间通常小于1 ns
- IEC61000 - 4 - 2 4级ESD保护
- IEC61000 - 4 - 4 4级EFT保护
- 我们声明产品材料符合RoHS要求。
