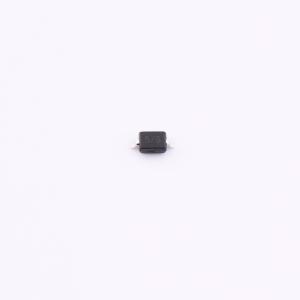

温馨提醒：图片仅供参考，商品以实物为准
HDESD5V0S1BAQ-7
双向ESD 5V截止 峰值浪涌电流：25A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管专为单线路设计，可在5V电压下稳定工作，提供高达25A的瞬态电流防护，确保电路安全。虽然电容值为35pF，但针对多数应用已足够维持信号的清晰传输，是提升电子设备静电防护等级的理想选择。
- 商品型号
- HDESD5V0S1BAQ-7
- 商品编号
- C22440039
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V；9.8V | |
| 峰值脉冲电流(Ipp) | 25A | |
| 峰值脉冲功率(Ppp) | 500W@8/20us | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
商品概述
HDESD5V0S1BAQ-7器件可保护敏感半导体组件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2 (ESD) ±30kV (接触放电) 和 ±30kV (空气放电) 标准，以及IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：500W (8/20us)
- 工作电压：5V
- 保护一条Vcc或数据线路
- 低钳位电压
- 低泄漏电流
