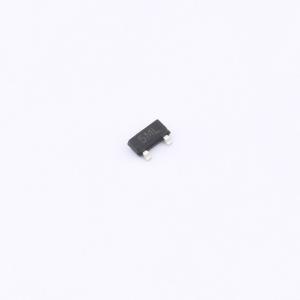

HPESD5V0U1UT
单向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器件为单向类型，拥有两个通道。工作电压5V，可承受4A电流。结电容典型值为0.5pF，对电路影响较小。适用于多种电子产品，能有效防止静电和浪涌对设备的损害，保障设备稳定运行，提升设备安全性。
- 商品型号
- HPESD5V0U1UT
- 商品编号
- C22440040
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.020302克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
HPESD5V0U1UT 可保护敏感的半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其卓越的钳位能力、低漏电流、低电容和快速响应时间为暴露于静电放电环境的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护两条单向线路。封装形式为 SOT-23。
商品特性
- 产品材料符合 RoHS 要求且无卤素。
- 两条单向传输功能线路。
- 低漏电流：在 VRM 条件下，IR 最大值 < 20 μA。
- 300W 峰值脉冲功率（8/20μs 波形）。
- 为数据线提供符合以下标准的瞬态保护：
- IEC61000-4-2（静电放电）：15KV（空气放电），8KV（接触放电）。
- IEC61000-4-5（雷击浪涌）：参见下方的 IPPM 值。
