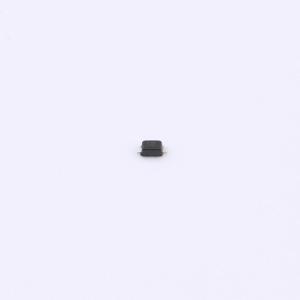

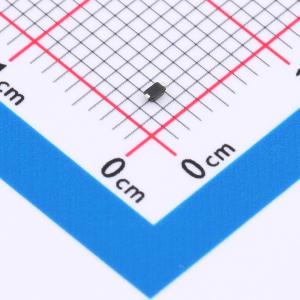

温馨提醒：图片仅供参考，商品以实物为准
HCPDH5V0P-HF
双向ESD 5V截止 峰值浪涌电流：9A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管，专为单路信号线定制，可在5V电压下稳定工作，有效吸收2.5A瞬时脉冲电流，防止静电破坏。其3皮法电容值小，确保高速信号无损通过，是保护敏感电子组件的精妙解决方案。
- 商品型号
- HCPDH5V0P-HF
- 商品编号
- C22440035
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HCPDH5V0P-HF器件用于保护敏感的半导体组件，使其免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 小型封装外形尺寸
- 低封装高度
- 在8×20μs脉冲下，峰值功率高达90瓦
- 低泄漏电流
- 响应时间典型值小于1纳秒
- 人体模型静电放电等级达到3级（大于16千伏）
- 符合IEC61000-4-2标准4级静电放电防护
- 符合IEC61000-4-4标准4级电快速瞬变脉冲群防护
