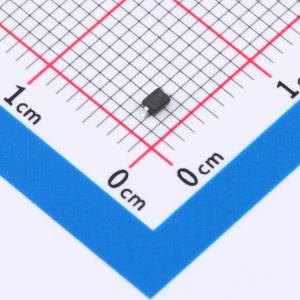

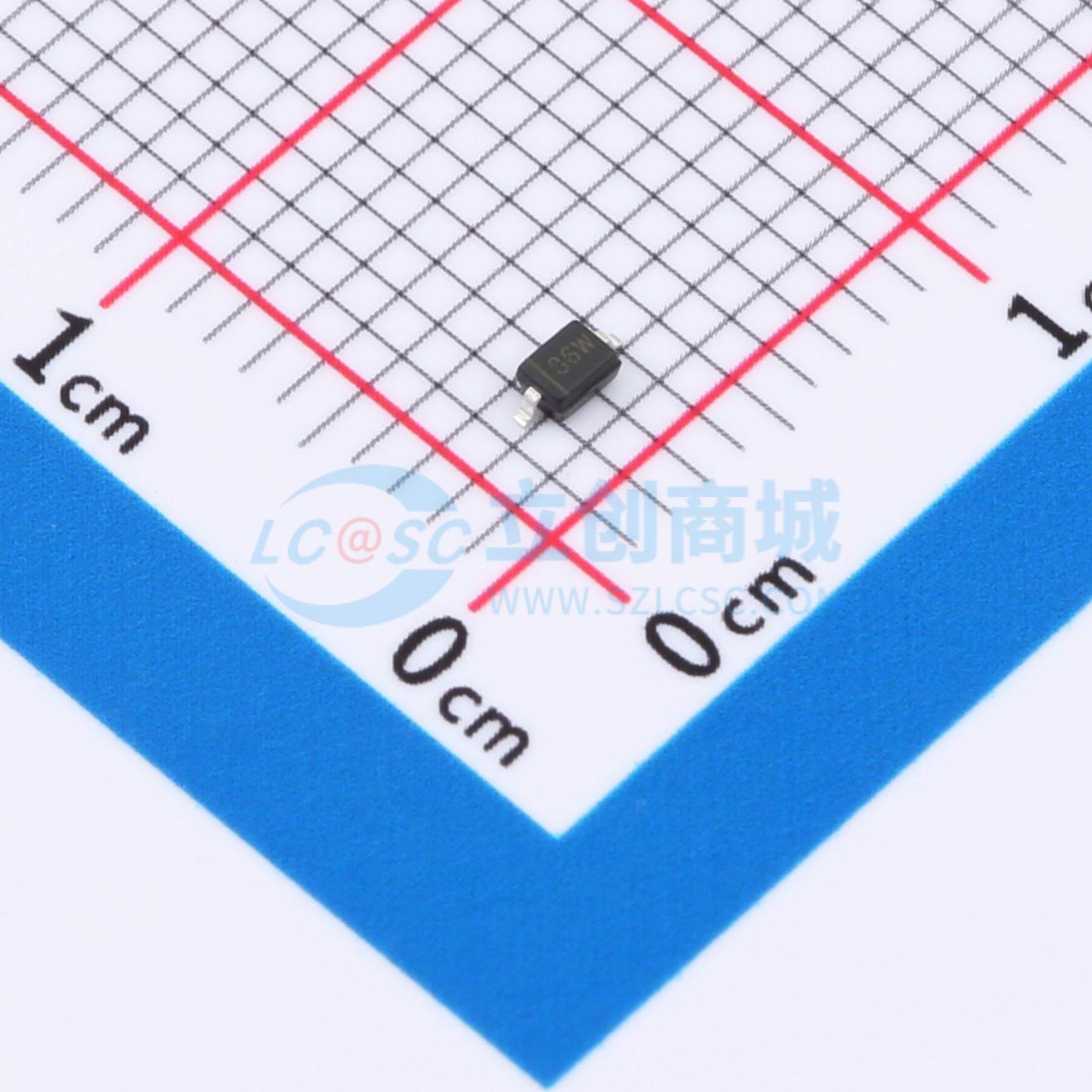

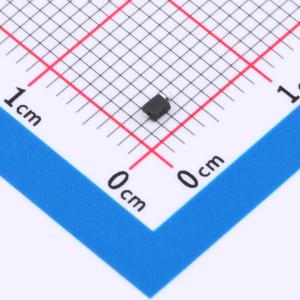

温馨提醒：图片仅供参考，商品以实物为准
HPJSD36W_R1_00001
单向ESD 36V截止 峰值浪涌电流：6A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款单向ESD静电保护二极管，专为单一通道设计，耐压高达36V，能承受6A瞬时冲击电流，为高电压电路提供专业级静电防护。尽管拥有30pF电容值，但在对信号速度要求较低的应用中，仍能有效确保电路在面临静电挑战时的稳定与安全，是增强设备静电免疫力的可靠伙伴。
- 商品型号
- HPJSD36W_R1_00001
- 商品编号
- C22440038
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.015987克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 63V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压(VBR) | 38V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
该器件保护敏感半导体组件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计师在阵列不实用的应用中保护一条单向线路提供了灵活性。采用SOD-323封装。
商品特性
- 小型封装外形尺寸
- 低封装高度
- 击穿电压：36V
- 在8×20 µs脉冲下峰值功率高达300瓦
- 低泄漏电流
- 响应时间典型值<1 ns
- 符合人体模型3级静电放电等级
- IEC61000-4-2 4级静电放电防护
- IEC61000-4-4 4级电快速瞬变脉冲群防护
- 我们声明产品材料符合RoHS要求。
