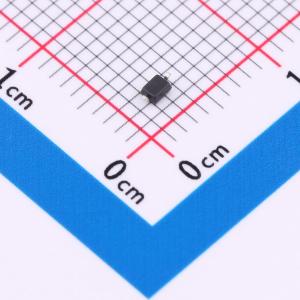

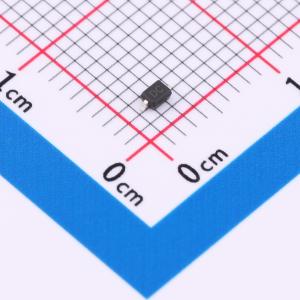

HESDALD12BCX
双向ESD 12V截止 峰值浪涌电流：12A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 精心打造的双向ESD防护二极管，专为单路信号线定制。12V最大连续工作电压与12A峰值脉冲电流处理能力，实现高效静电屏蔽，守护电路免受瞬态电压损害。仅1皮法的低电容值，确保高速信号完整无延迟，是保障高性能电子设备安全顺畅运行的精妙之选。
- 商品型号
- HESDALD12BCX
- 商品编号
- C22440025
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.01275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 28.6V | |
| 峰值脉冲电流(Ipp) | 12A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
该器件保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供了的保护。它为设计者提供了在不适合使用阵列的应用中保护一条双向线路的灵活性。SOD-323封装。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2（静电放电）标准：±30kV（接触放电），±30kV（空气放电）；符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：350W（8/20us）
- 工作电压：12V
- 保护一条Vcc或数据线
- 低钳位电压
- 低泄漏电流
