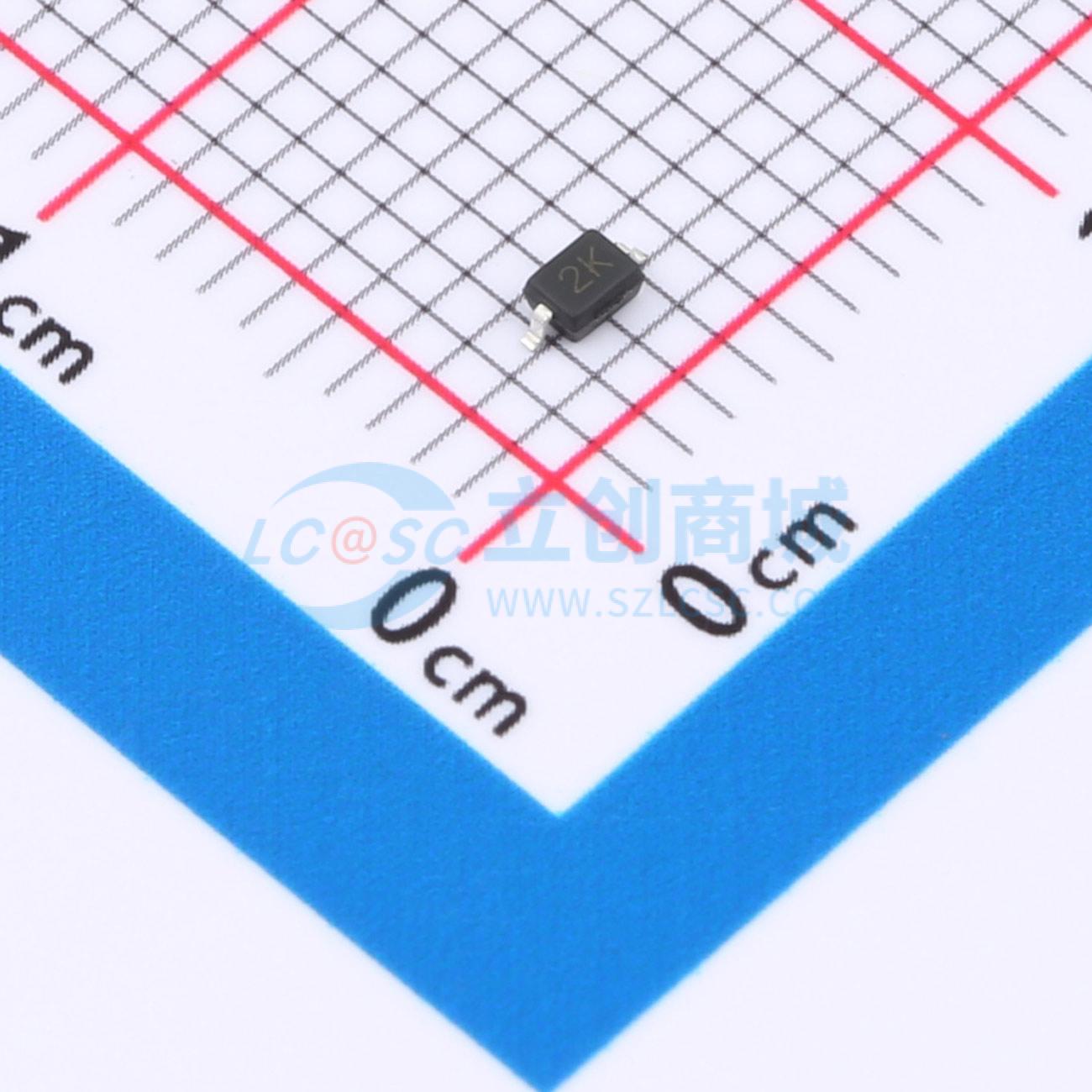

温馨提醒：图片仅供参考，商品以实物为准
HPESDNC3D18VB
双向ESD 18V截止 峰值浪涌电流：9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管专为单通道应用打造，耐压18V，能双向阻断静电冲击，IPP达9A，为设备穿上静电防护铠甲。其30pF的小电容特性，确保高速信号畅通无阻，是保护各类消费电子和通信设备免受静电损害的优选方案，让数据传输既快速又安全。
- 商品型号
- HPESDNC3D18VB
- 商品编号
- C22440030
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 45V；29V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
HPESDNC3D18VB可保护敏感半导体组件免受静电放电及其他电压瞬态事件导致的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。SOD-323封装。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2 (ESD) ±30kV (接触) / ±30kV (空气) 及IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：350W (8/20us)
- 工作电压：18V
- 保护一条Vcc或数据线
- 低钳位电压
- 低泄漏电流
