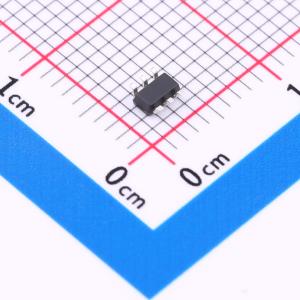

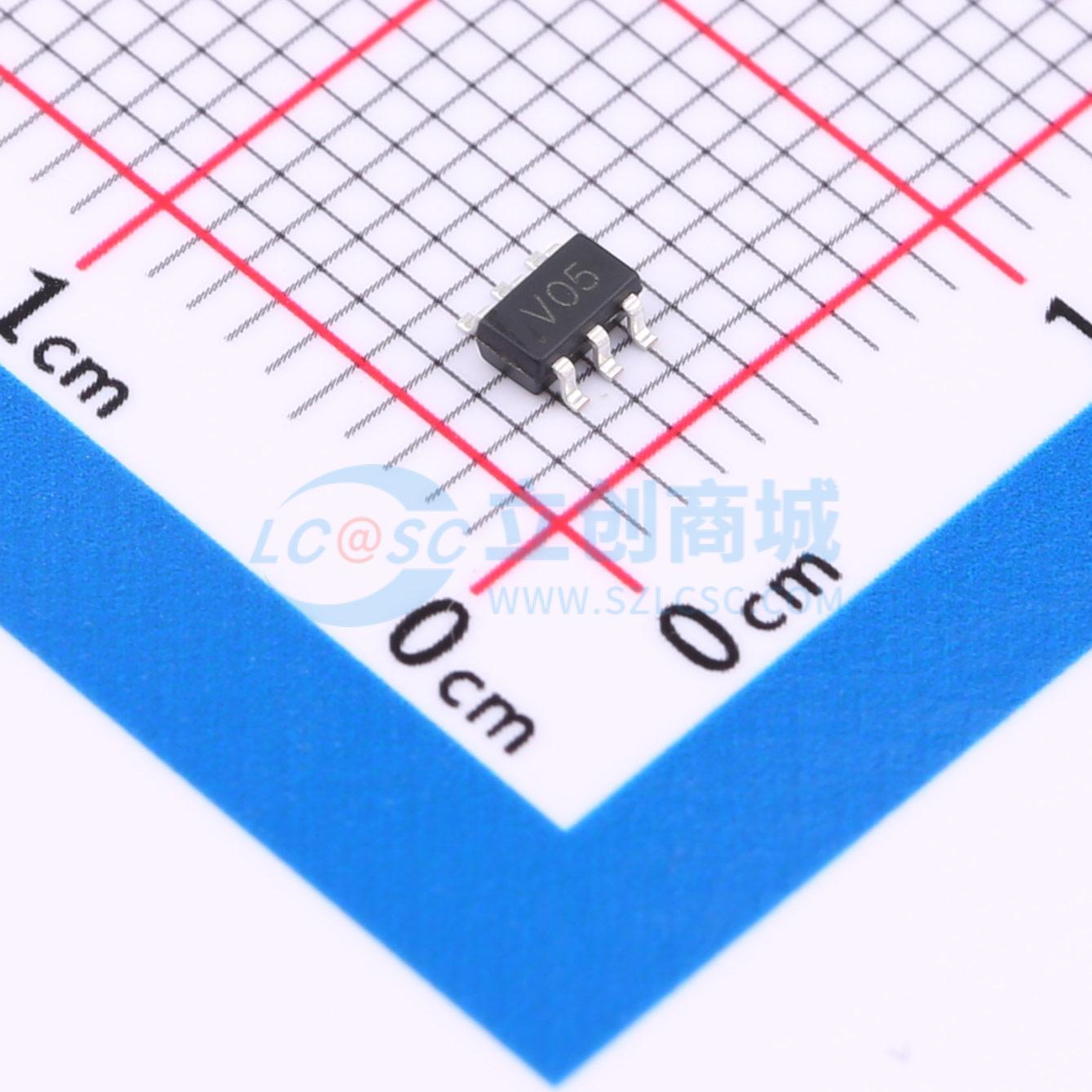

温馨提醒：图片仅供参考，商品以实物为准
HSP3012-04HTG
ESD 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款单向ESD静电保护二极管，集成了4路防护，专为精密电子应用定制。5V的最大连续工作电压，结合4A的峰值脉冲电流处理能力，组成坚实防线。0.5pF的小电容值，确保高速信号传输不受干扰，为各类敏感电路提供高效、低影响的静电防护解决方案。
- 商品型号
- HSP3012-04HTG
- 商品编号
- C22440029
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.027167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 55W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 五路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
HSP3012-04HTG 是一款 5 通道超低电容轨钳位 ESD 保护二极管阵列。每个通道由一对 ESD 二极管组成，可将正或负的 ESD 电流引导至正电源轨或负电源轨。一个齐纳二极管集成在阵列的正负电源轨之间。在典型应用中，负电源轨引脚（指定为 GND）连接到系统地。正 ESD 电流通过一个 ESD 二极管和齐纳二极管被引导至地，正 ESD 电压被钳位至齐纳电压。
商品特性
- 提供 5 通道 ESD 保护
- 提供符合 IEC61000-4-2 等级 4 标准的 ESD 保护
- 通道 I/O 对 GND 电容：0.4pF（最大值）
- 通道 I/O 对 I/O 电容：0.8pF（最大值）
- 低钳位电压
- 低工作电压
- 改进的齐纳结构
- 优化的封装，便于高速数据线 PCB 布局
- 符合 RoHS 标准
- SOT-23-6L 封装
