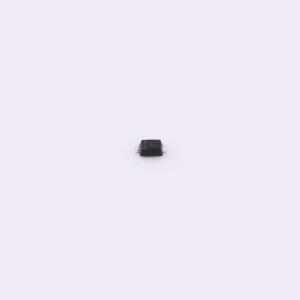

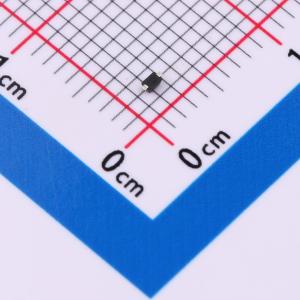

温馨提醒：图片仅供参考，商品以实物为准
HCPDH5V0UC-HF
单向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD保护二极管，针对5V电压应用优化，单通道设计精巧。能承受4A静电释放电流冲击，为敏感电路保驾护航。其超低电容值仅为0.4pF，确保高速信号无损传输，是保障精密电子及高速数据线路免受静电侵扰的优选元件。
- 商品型号
- HCPDH5V0UC-HF
- 商品编号
- C22440019
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.011927克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品概述
HCPDH5V0UC-HF 可保护敏感的半导体组件免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。它为设计人员提供了在阵列不实用的应用中保护单条单向线路的灵活性。SOD-523封装。
商品特性
- 为高速数据线提供瞬态保护，符合 IEC 61000-4-2（ESD）标准：±8kV（接触放电），±15kV（空气放电）；符合 IEC 61000-4-4（EFT）标准：40A（5/50 ns）
- 峰值功耗：60W（8/20us）
- 工作电压：5V
- 保护一条 Vcc 或数据线
- 低钳位电压
- 低漏电流
