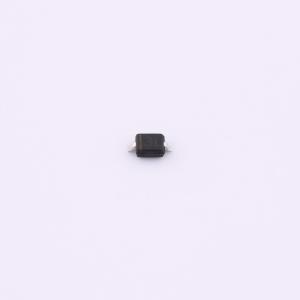

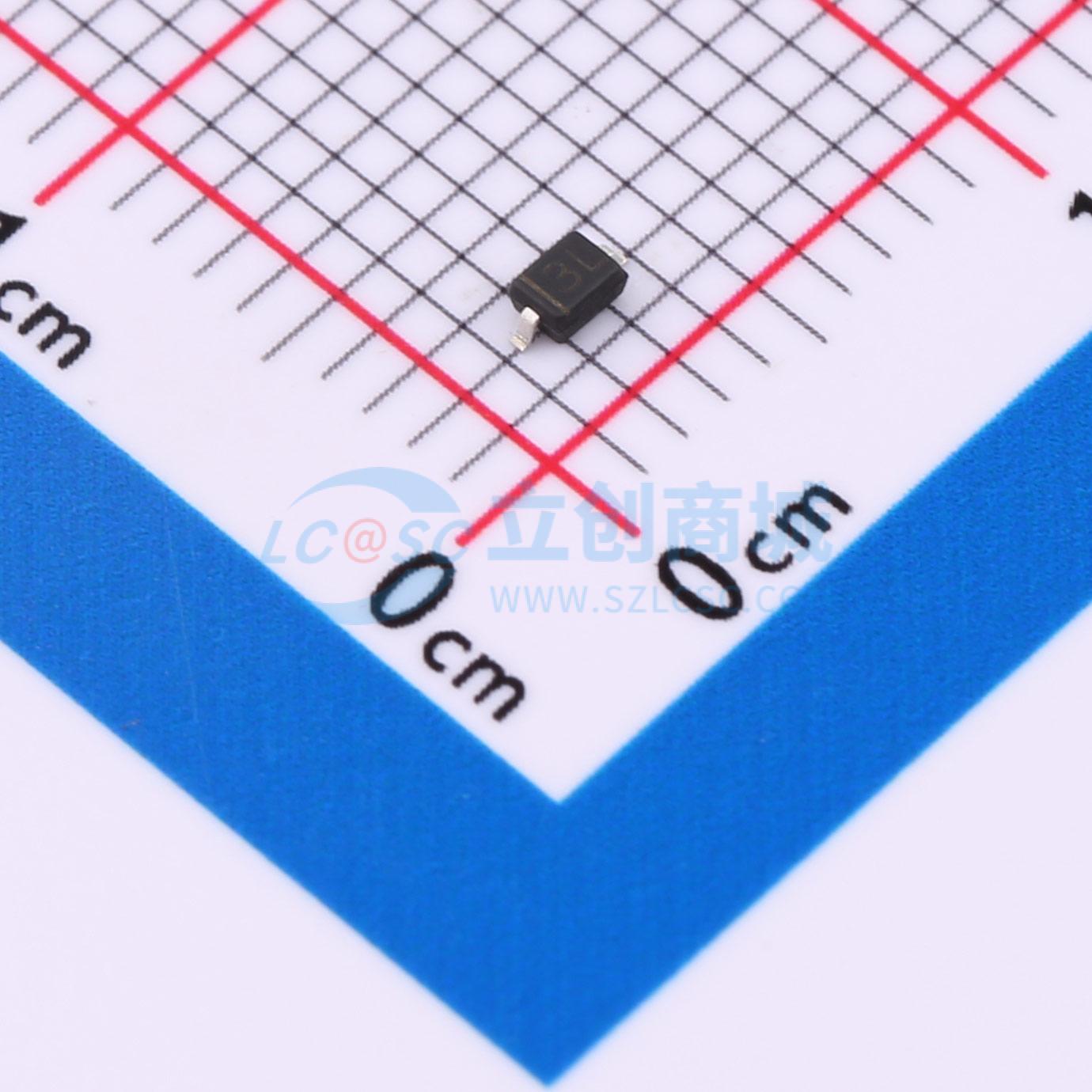

HD1213A-01WSQ-7
单向ESD 3.3V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD静电保护二极管，专为单路信号线定制，耐压3.3V，能在不影响正常工作电压下提供高效防护。4A的峰值电流处理能力，强力抵御瞬时静电冲击。0.6pF的小电容值设计，确保高速信号无损通过，是保护精密电子设备和高频数据线免受静电干扰的理想选择。
- 商品型号
- HD1213A-01WSQ-7
- 商品编号
- C22440002
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
HD1213A-01WSQ-7 用于保护敏感的半导体组件，防止其因静电放电和其他电压引起的瞬态事件而受损或发生故障。其卓越的钳位能力、低泄漏、低电容和快速响应时间为暴露在静电放电环境下的设计提供一流的保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。
商品特性
- 为高速数据线路提供瞬态保护，符合 IEC 61000-4-2 (ESD) ±8kV（接触放电）±15kV（空气放电）和 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准。
- 峰值功耗：60W (8/20us)。
- 工作电压：3.3V。
- 保护一条 Vcc 或数据线路。
- 低钳位电压。
- 低泄漏电流。
