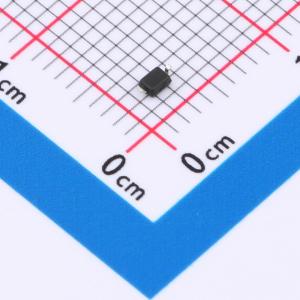

温馨提醒：图片仅供参考，商品以实物为准
HD5V0L1B2WS-7
双向ESD 5V截止 峰值浪涌电流：11A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管，专为单通道应用设计，可在5V电压下稳定工作，具备强大的11A峰值电流处理能力，为电路提供全方位静电防护。尽管电容值为20pF，但仍适合于要求不那么严格的信号线路，确保在静电冲击下设备功能正常，是消费电子等领域的可靠守护者。
- 商品型号
- HD5V0L1B2WS-7
- 商品编号
- C22440003
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.015849克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 11A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品概述
HD5V0L1B2WS-7用于保护敏感的半导体组件，防止其因静电放电和其他电压引起的瞬态事件而损坏或失效。其优异的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境下的设计提供了业界领先的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护单条双向线路。封装为SOD-323。
商品特性
- 小型封装尺寸
- 低封装高度
- 在8×20μs脉冲条件下，峰值功率可达100W
- 低泄漏电流
- 典型响应时间小于1ns
- 符合人体模型Class 3等级的静电放电防护能力（大于16kV）
- 符合IEC61000-4-2 Level 4静电放电防护标准
- 符合IEC61000-4-4 Level 4电快速瞬变脉冲群防护标准
