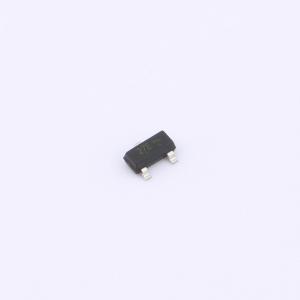

温馨提醒：图片仅供参考，商品以实物为准
HDESD2CAN2SOQ-7
双向ESD 24V截止 峰值浪涌电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管，特设双通道，耐压24V，能承受5A瞬时电流冲击，为电路搭建坚实防护。25皮法电容值精巧设计，确保高速信号畅通无阻，是精密电子设备抗静电干扰的得力助手。
- 商品型号
- HDESD2CAN2SOQ-7
- 商品编号
- C22440010
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 46V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 32V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 15nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
HDESD2CAN2SOQ-7保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。优异的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD的设计提供了同类保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 为高速数据线提供瞬态保护：符合IEC 61000-4-2 (ESD) ±8kV (接触) 和 ±15kV (空气) 标准；符合IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准。
- 峰值功耗：350W (8/20us)。
- 工作电压：24V。
- 保护一条双向线路或两条单向线路。
- 低钳位电压。
- 低泄漏电流。
