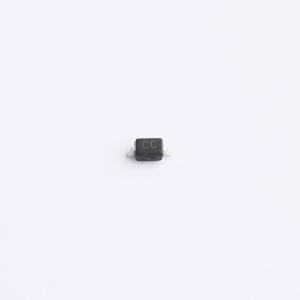

温馨提醒：图片仅供参考，商品以实物为准
HESDSLC3V3D3B
双向ESD 3.3V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器件为双向类型，单通道。工作电压3.3V，可承受20A电流。结电容典型值为1pF，对电路影响极小。适用于多种电子产品，能有效双向防护静电和浪涌干扰，确保设备稳定运行，提升设备安全性。
- 商品型号
- HESDSLC3V3D3B
- 商品编号
- C22440013
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0145克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压(VBR) | 5.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HESDSLc3V3D3B可保护敏感半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD风险的设计提供了同类防护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。SOD-323封装。
商品特性
- 超低电容1 pF
- 低钳位电压
- 低本体高度：0.016英寸 (0.4 mm)
- 截止电压：3.3V
- 低泄漏电流
- 响应时间典型值小于1.0 ns
- IEC61000-4-2 Level 4 ESD保护
- 此为无铅器件
