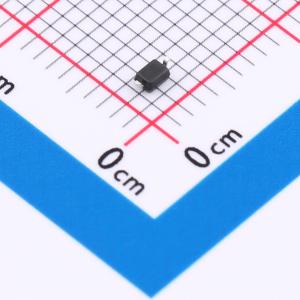

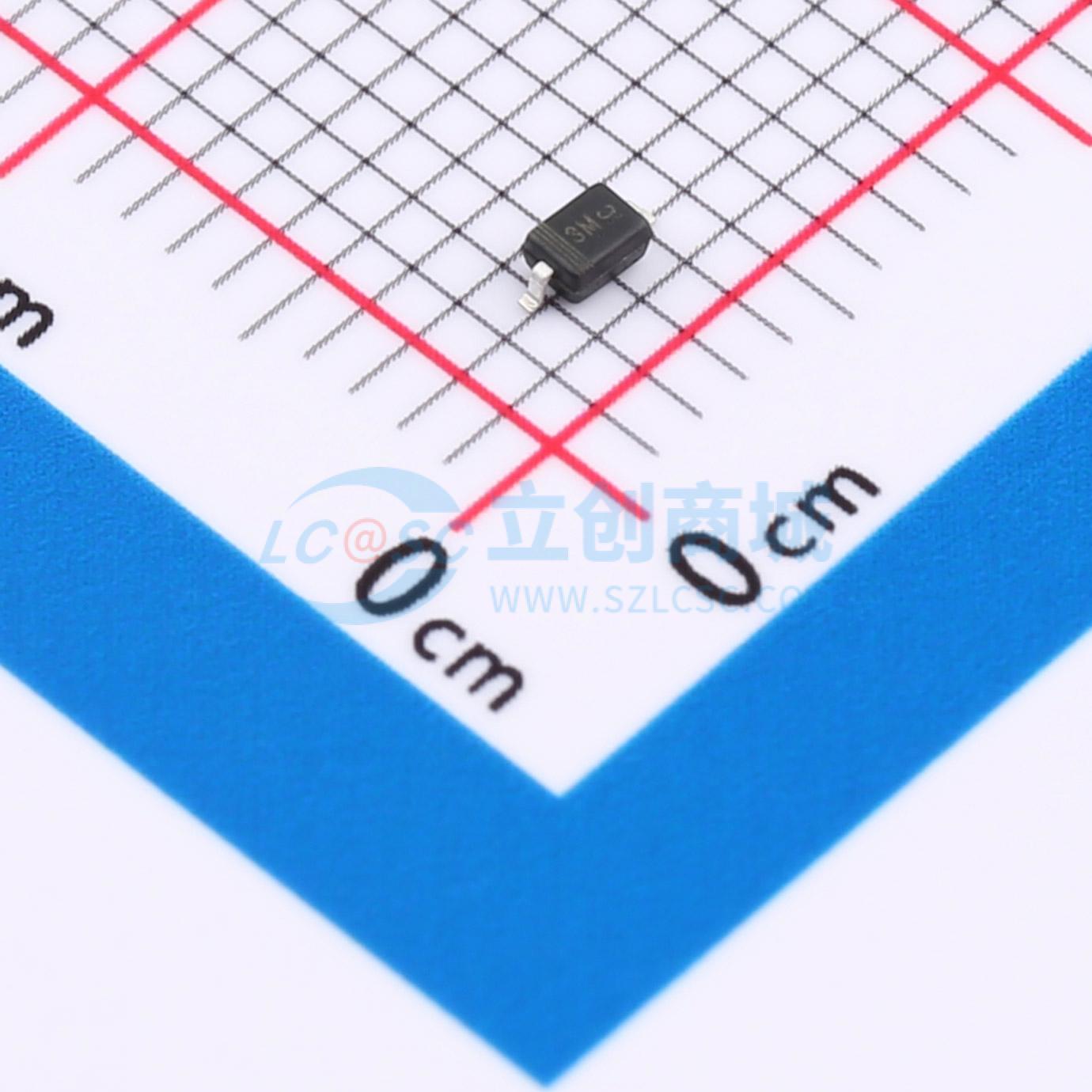

温馨提醒：图片仅供参考，商品以实物为准
HPESDNC3D5VBL
双向ESD 5V截止 峰值浪涌电流：11A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 为您推荐这款双向ESD保护二极管，专为单一信号线设计，耐压5V，峰值电流处理能力达11A，确保强劲的静电防护性能。尽管拥有20pF的电容值，它仍是众多应用中平衡保护与信号完整性需求的理想选择，为电子设备穿上静电防护甲，提升系统稳定性。
- 商品型号
- HPESDNC3D5VBL
- 商品编号
- C22440004
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.015833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 11A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品概述
该器件保护敏感半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为SOD-323。
商品特性
- 小尺寸外形
- 低外形高度
- 在8×20微秒脉冲下峰值功率高达100瓦
- 低泄漏电流
- 响应时间典型值小于1纳秒
- 人体模型静电放电等级为3级（大于16千伏）
- IEC61000-4-2 4级静电放电防护
- IEC61000-4-4 4级电快速瞬变脉冲群防护
