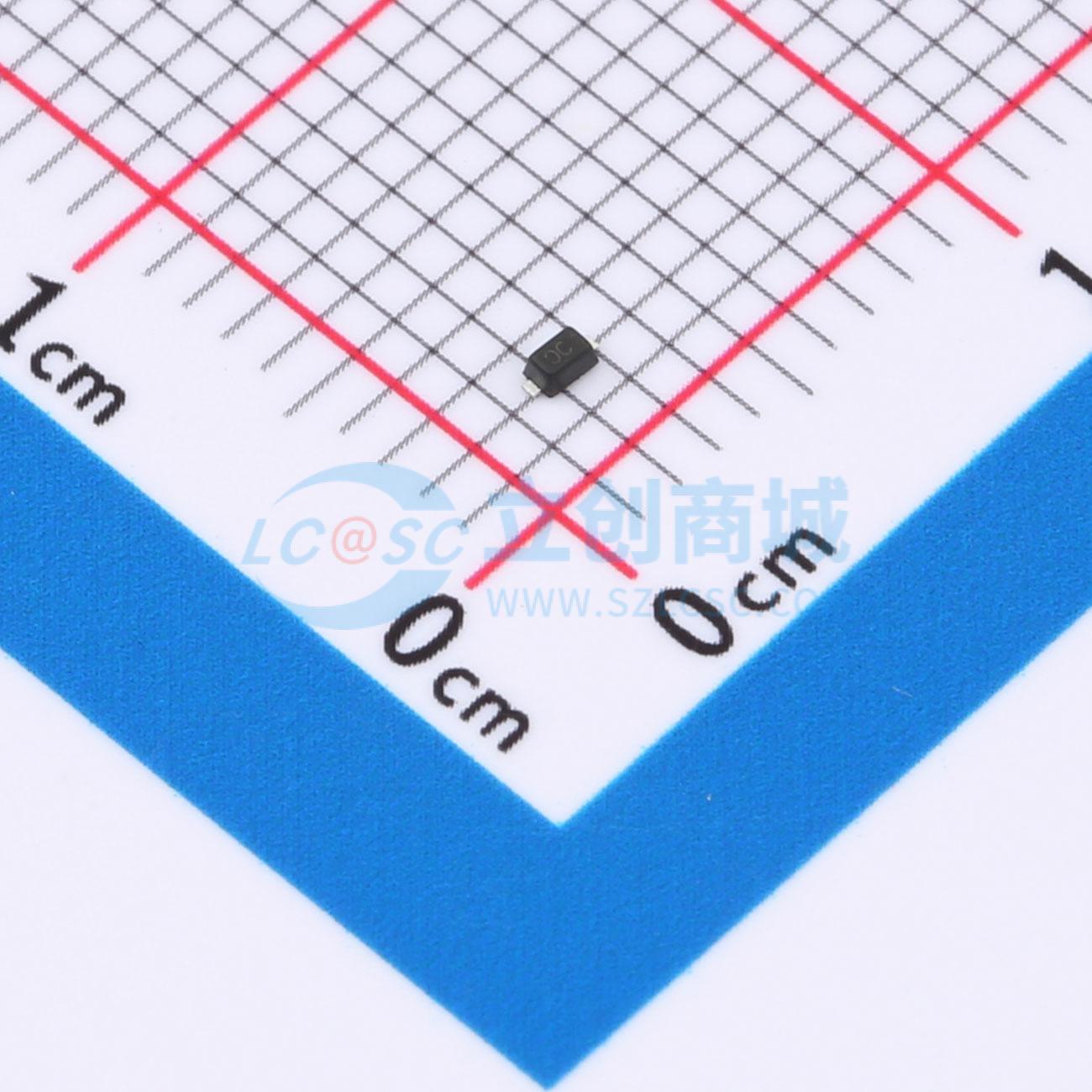

温馨提醒：图片仅供参考，商品以实物为准
HESD5V0D5B-TP
双向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该ESD静电保护二极管采用双向单通道结构，耐压5V，峰值电流承受能力达20A，电容33pF，确保强劲的静电防护同时，对信号传输影响降至最低，为各类电子设备的接口防护提供了一个平衡高效的解决方案。
- 商品型号
- HESD5V0D5B-TP
- 商品编号
- C22440008
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 33pF |
商品概述
HESD5V0D5B-TP可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2（静电放电）±30kV（接触）和±30kV（空气），以及IEC 61000-4-4（电快速瞬变）40A（5/50纳秒）标准
- 峰值功耗：400W（8/20微秒）
- 工作电压：5V
- 保护一条电源或数据线路
- 低钳位电压
- 低泄漏电流
