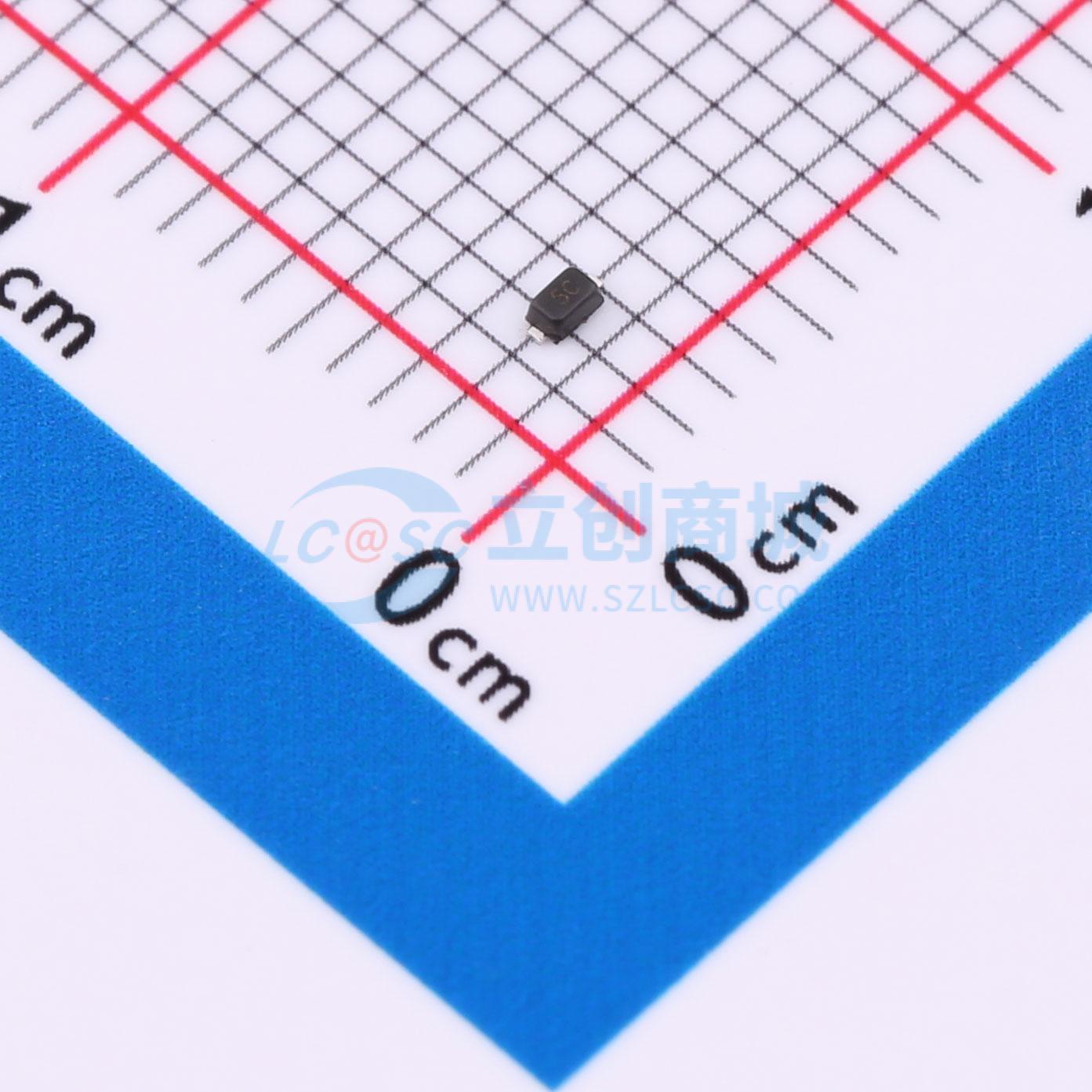

温馨提醒：图片仅供参考，商品以实物为准
HLESD5Z5.0C-H-HXY
双向ESD 5V截止 峰值浪涌电流：8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管专为单路信号防护设计，耐压5V，具备8A瞬时电流承受能力，低至10pF的电容值确保了信号完整无损。它如同电子设备的隐形卫士，双面防御静电侵袭，为敏感电路提供坚实保障，提升系统运行的可靠性和数据的安全性。
- 商品型号
- HLESD5Z5.0C-H-HXY
- 商品编号
- C22439980
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.010667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 128W@8/20us | |
| 击穿电压(VBR) | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
HLESD5Z5.0C-H器件可保护敏感半导体组件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装为SOD-523。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2 (ESD) ±30kV (接触放电) 和 ±30kV (空气放电) 标准，以及IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：128W (8/20us)
- 工作电压：5V
- 保护一条Vcc或数据线
- 低钳位电压
- 低泄漏电流
