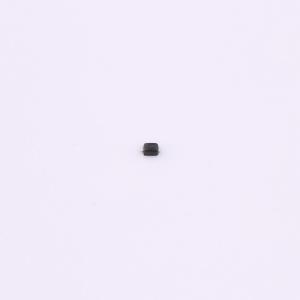

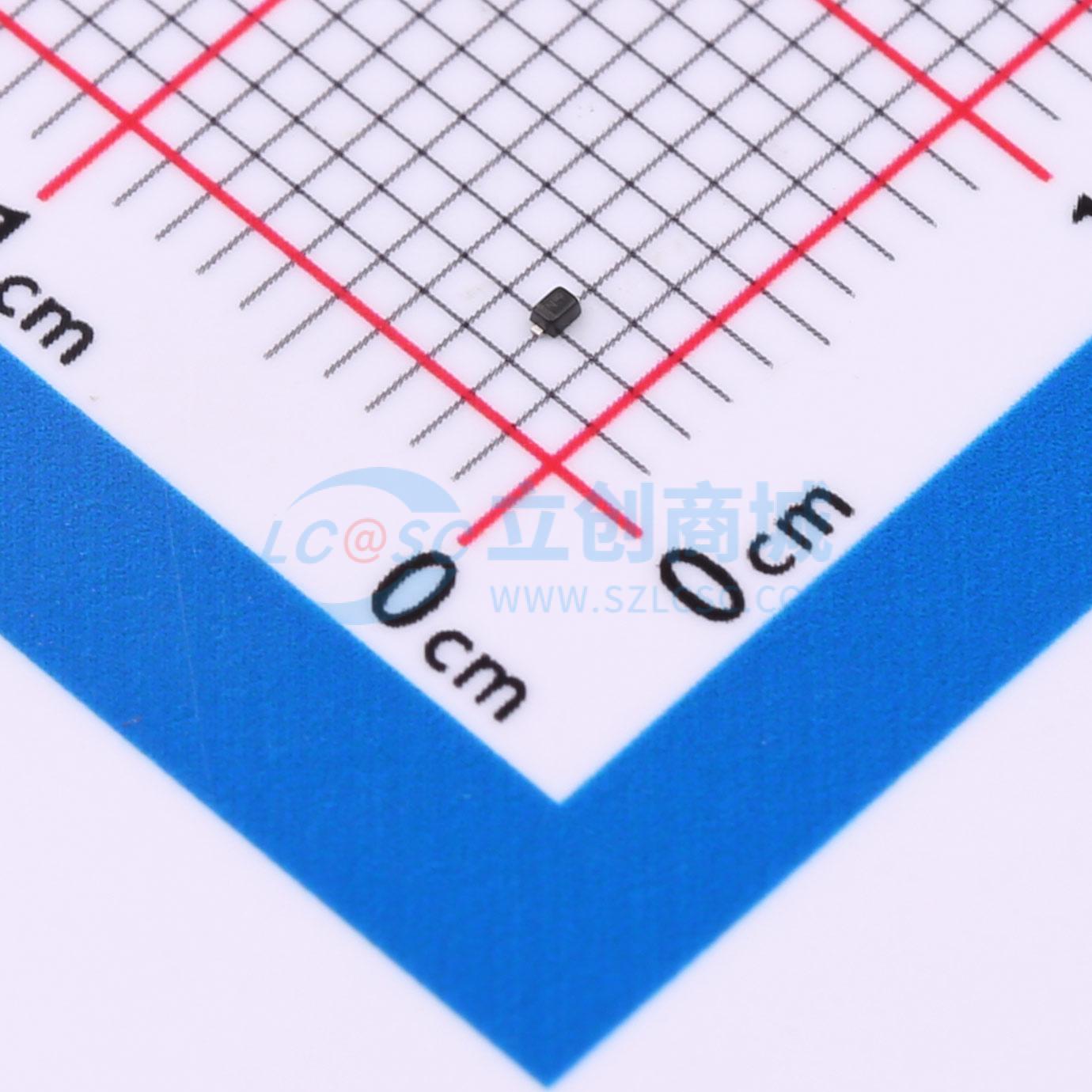

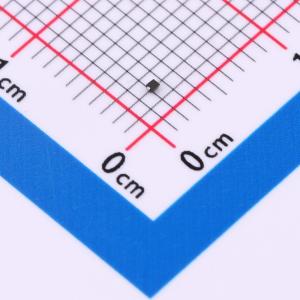

HSZESD7951ST5G
双向ESD 5V截止 峰值浪涌电流：3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管，专为单一信号通路设计，工作电压达到5V，可承受3A瞬时电流冲击，实现双向静电防护。0.8pF的低电容特性，确保了信号完整快速传输，是保障高灵敏度电子设备如移动通讯、数据线路等，免受静电干扰的高效解决方案，提升系统稳定性与可靠性。
- 商品型号
- HSZESD7951ST5G
- 商品编号
- C22439982
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.0057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 45W@8/20us | |
| 击穿电压(VBR) | 5.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
HSZESD7951ST5G保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条双向线路。SOD-923封装。
商品特性
- 超低电容0.6 pF
- 低钳位电压
- 小外形尺寸：0.031"×0.024" (0.80mm×0.60mm)
- 低本体高度：0.015" (0.37 mm)
- 耐压：5V
- 低泄漏
- 响应时间典型值<1.0 ns
- IEC61000-4-2 Level 4 ESD保护
- 无铅器件
