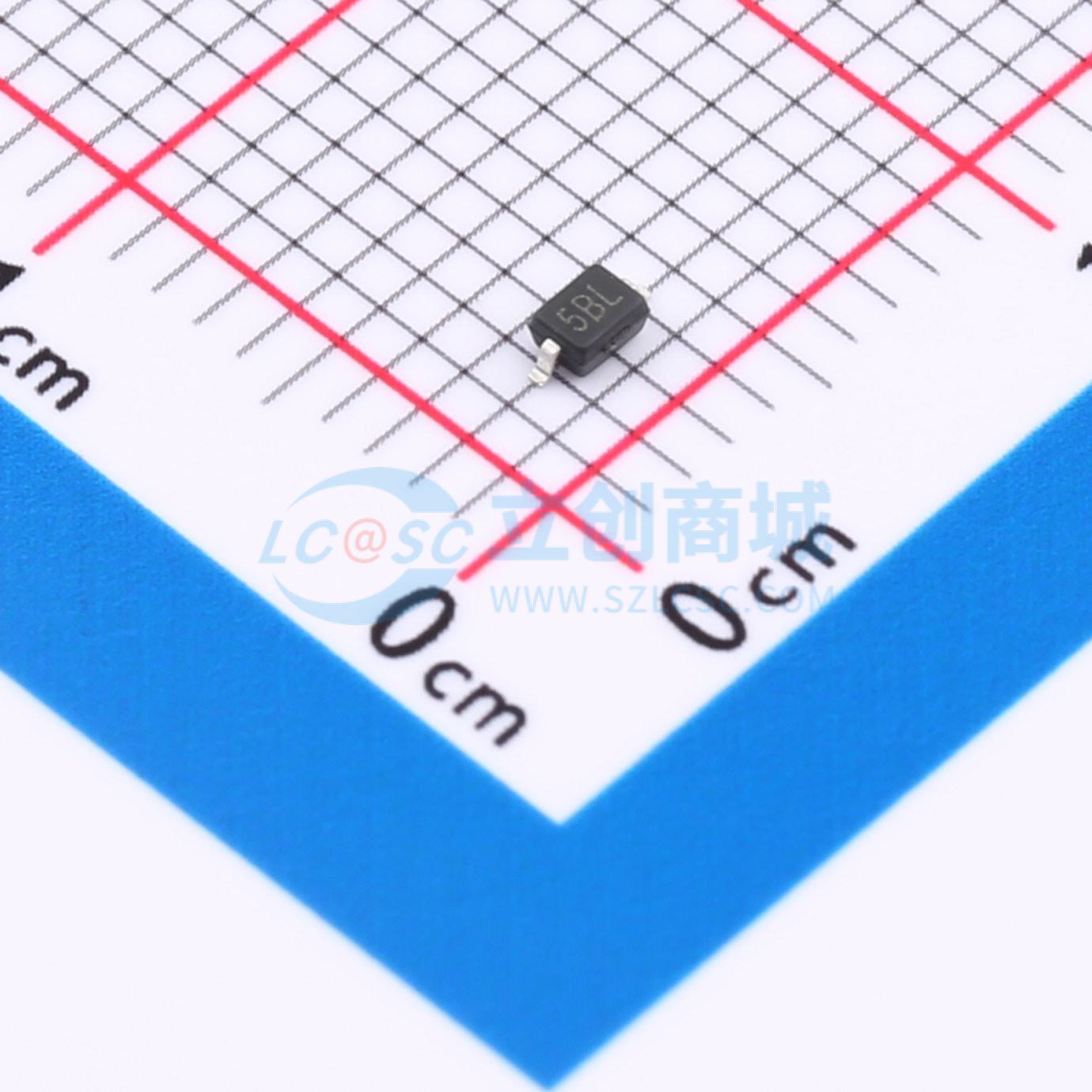

温馨提醒：图片仅供参考，商品以实物为准
HBV05C-H
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管为单通道设计，耐压5V，提供全方位静电防护。4A峰值电流处理能力，确保电路在高压冲击下的安全。1pF低电容值设计，减少信号衰减，完美匹配高速数据传输应用，是保护电子设备、维护系统稳定性的高效解决方案。
- 商品型号
- HBV05C-H
- 商品编号
- C22439984
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HBV05C-H可保护敏感的半导体组件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计师在阵列不实用的应用中保护一条双向线路提供了灵活性。封装形式为SOD-323。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2 (ESD) ±8kV (接触放电) 和 ±15kV (空气放电) 标准，以及IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准。
- 峰值功耗：100W (8/20us)。
- 工作电压：5V。
- 保护一条Vcc或数据线路。
- 低钳位电压。
- 低漏电流。
