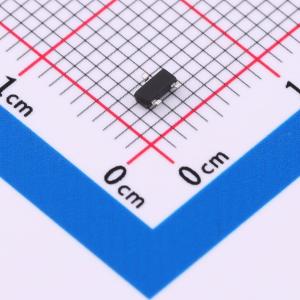

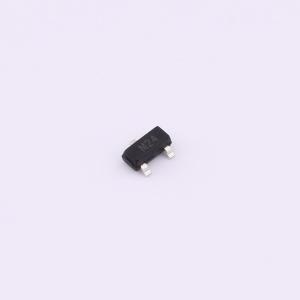

温馨提醒：图片仅供参考，商品以实物为准
HGSOT24C
单向TVS 24V截止 峰值浪涌电流：2A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器件为单向类型，设有两个通道。工作电压为24V，可承受2A电流。结电容典型值是25pF。适用于多种电子产品，能有效防止静电和浪涌对设备的损害，保障设备稳定运行，提升设备安全性。
- 商品型号
- HGSOT24C
- 商品编号
- C22439995
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.021362克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 25pF |
商品概述
HGSOT24C器件可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护两条单向线路。
商品特性
- 产品材料符合RoHS要求且无卤素。
- 具备两个单向瞬态电压抑制功能。
- 低泄漏电流：在VRM条件下，IR最大值 < 20 μA。
- 300W峰值脉冲功率（8/20μs波形）。
- 为数据线提供瞬态保护，符合以下标准：
- IEC61000-4-2（静电放电）：15KV（空气放电），8KV（接触放电）。
- IEC61000-4-5（雷击浪涌）：参见IPPM参数。
